19
4 Montaje
VEGAPULS 61 • Protocolo Modbus y Levelmaster
41361-ES-121113

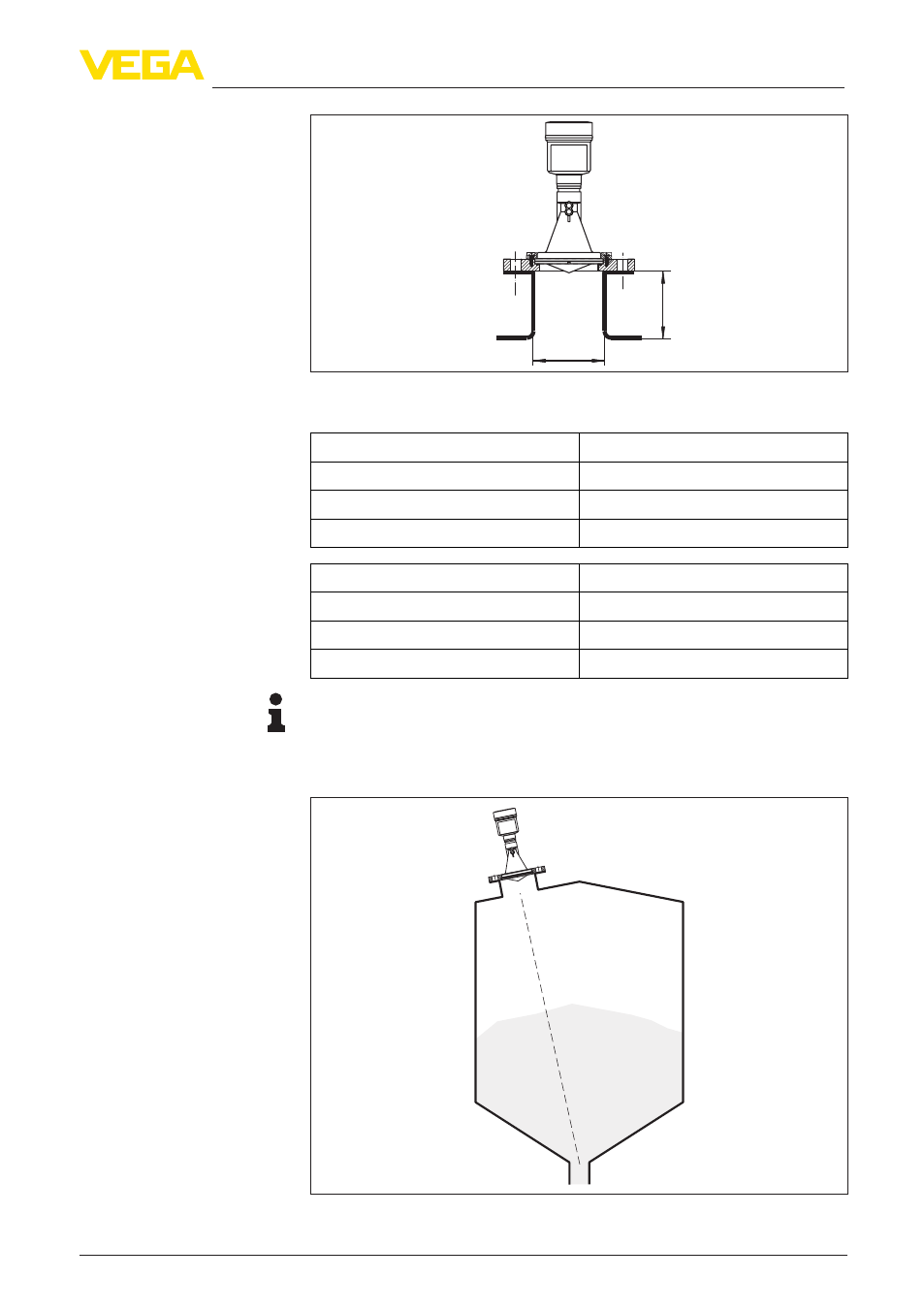

d
h
Las tablas a continuación reflejan la longitud máxima de tubuladura h
en dependencia del diámetro d.
Diámetro de tubuladura d Longitud de tubuladura h
80 mm 300 mm
100 mm 400 mm
150 mm 500 mm
Diámetro de tubuladura d Longitud de tubuladura h
3" 11.8 in
4" 15.8 in
6" 19.7 in
Consejos:
En el caso de instalaciones nuevas resulta conveniente inclinar las
tubuladuras del depósito en dirección de la descarga. De esta forma
se producen menos reflexiones de interferencia desde la pared del
depósito, siendo posible una medición hasta la salida cónica.
Fig. 15: Instalación en silos
