5

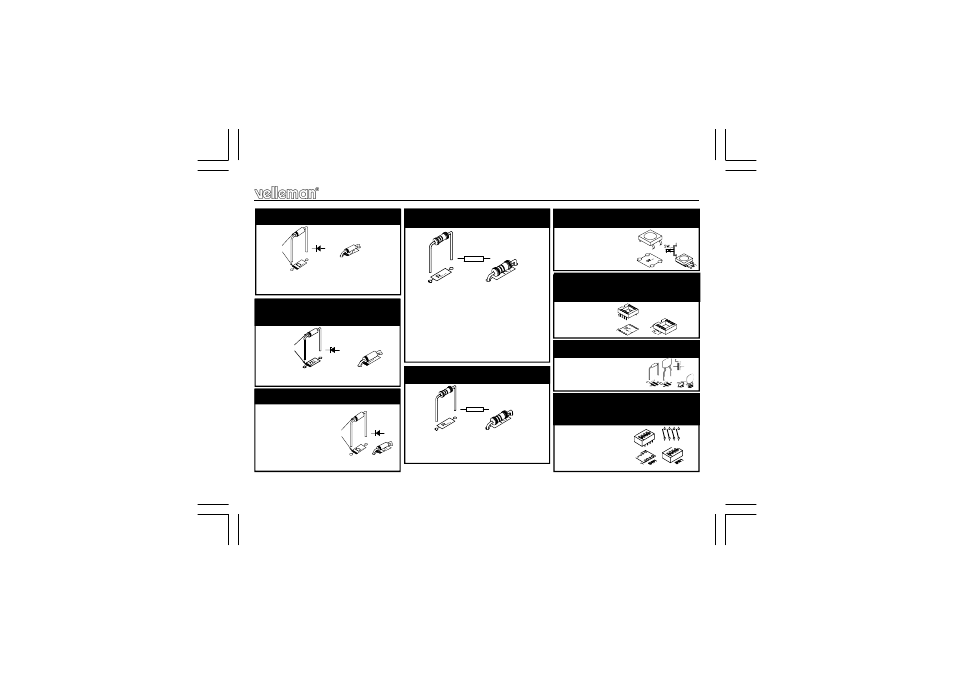

Construction
R1 : 1K5 (1 - 5 - 2 - B)
R2 : 1K5 (1 - 5 - 2 - B)
R3 : 1K5 (1 - 5 - 2 - B)
R4 : 10K (1 - 0 - 3 - B)
R5 : 10K (1 - 0 - 3 - B)
R6 : 10K (1 - 0 - 3 - B)
R7 : 1K (1 - 0 - 2 - B)
R8 : 10K (1 - 0 - 3 - B)
4. 1/4W Resistors
R...
C1 : 100nF (104)
C2 : 100nF (104)
8. Capacitors
IC1 : 8p
7. IC socket. Watch the
position of the notch!
D1 : 1N4148
1. Diode. Watch the polarity !
D...
CATHODE
ZD1 : 5V1 - 500mW
2. Zener diode. Watch the
polarity !
ZD...
CATHODE
R9 : 220 (2 - 2 - 1 - B - 9)
R10 : 220 (2 - 2 - 1 - B - 9)
5. 1/2W Resistors
R...
D2 : 1N4007
D3 : 1N4007
D4 : 1N4007
D5 : 1N4007
3. Diodes. Watch the polarity !
D...
CATHODE
SW1 : KRS0611
6. Push button.
SW2 : DS-4
9. Dip Switch. (Watch the
orientation)
1
