6
R1 : 470K (4 - 7 - 4 - B - 9)
R2 : 100K (1 - 0 - 4 - B - 9)
R9 : 470K (4 - 7 - 4 - B - 9)
R10 : 100K (1 - 0 - 4 - B - 9)
R13 : 220 (2 - 2 - 1 - B - 9)
R17 : 1M (1 - 0 - 5 - B - 9)
4. 1/2w (Metal film) resistors
R...

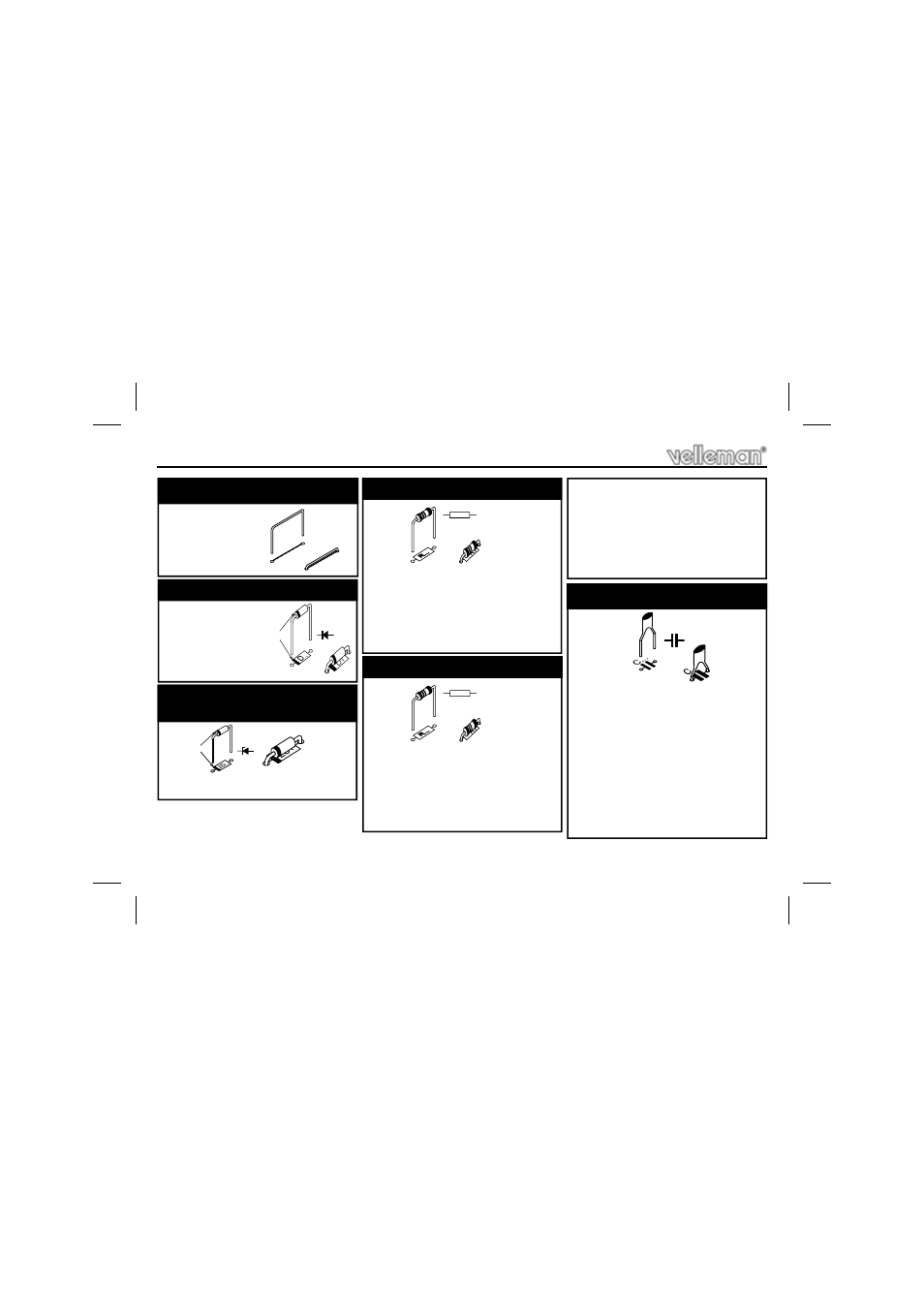

Construction
D1 : 1N4148
D2 : 1N4007
D3 : 1N4148
D4 : 1N4148
2. Diodes. Watch the polarity !
D...
CATHODE
J : 3x
1. Jumpers
C1 : 10nF (103)
C2 : 15pF (15)
C3 : 15pF (15)
C4 : 10nF (103)
C5 : 100nF (104)
C6 : 100nF (104)
C7 : 100nF (104)
C8 : 100nF (104)
C14 : 10nF (103)
6. Capacitors.
ZD1 : 4V7
3. Zenerdiode. Watch the
polarity !
ZD...
CATHODE R3 : 1K5 (1 - 5 - 2 - B)
R4 : 1K5 (1 - 5 - 2 - B)
R5 : 390 (3 - 9 - 1 - B)
R6 : 4K7 (4 - 7 - 2 - B)
R7 : 4K7 (4 - 7 - 2 - B)
R8 : 4K7 (4 - 7 - 2 - B)
5. Resistors
R...
R11 : 470K (4 - 7 - 4 - B)
R12 : 100K (1 - 0 - 4 - B)
R14 : 4K7 (4 - 7 - 2 - B)
R15 : 4K7 (4 - 7 - 2 - B)
R16 : 4K7 (4 - 7 - 2 - B)
R18 : 33K (3 - 3 - 3 - B)
R19 : 1K (1 - 0 - 2 - B)
C...
