IT-2 Kit opzionale batteria ricaricabile
2.2 80500729 Installazione in T51P e T71P
Far riferimento alle figure 2.1, 2.2 e 2.3 quando si eseguono questi passaggi.
1. Rimuovere il coperchio della batteria dall’alloggiamento posteriore.
2. Se sono presenti batterie nell’apposito vano, rimuoverle.
3. Rimuovere l’aletta dal vano batteria facendola scivolare verso sinistra e tirarla
verso l’alto.
4. Rimuovere la parte posteriore da un lato del nastro di fermo e collegare il nastro
al vano batteria.
5. Rimuovere la parte posteriore dall’altro lato del nastro di fermo.
6. Posizionare la batteria ricaricabile nell’apposito vano, con i cavi rivolti verso il
vano della scheda pc di ricarica.
7. Premere sul pacco batteria per fissarlo al nastro in velcro.
8. Collegare il cavo al connettore a 9 pin che si trova nel vano della scheda pc e il
connettore a 8 pin della scheda pc di ricarica.
9. Collegare il connettore del pacco batteria al connettore a 3 pin della scheda pc
di ricarica.
10. Installare la scheda pc di ricarica con la parte laterale del componente rivolta
verso il basso utilizzando 4 viti filettate.
11. Installare il coperchio della batteria.

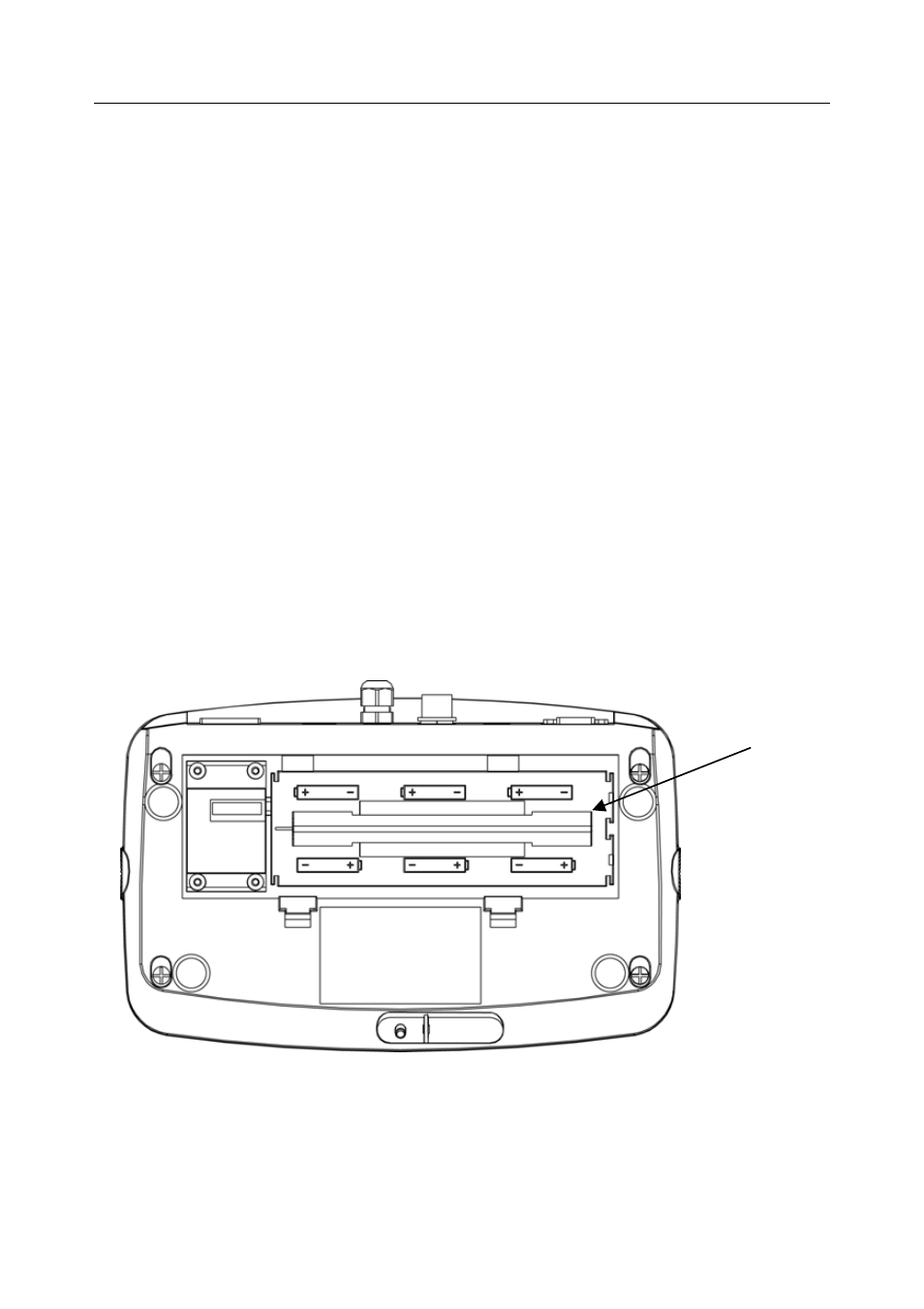

Aletta
rimovibile
Figura 2.1
