FR-2 Kit d’option de la batterie rechargeable
2.2 80500729 Installation dans T51P et T71P
Reportez-vous aux Figures 2.1, 2.2 et 2.3 lors de l'exécution de ces étapes.
1. Enlevez le couvercle des batteries du boîtier arrière.
2. Si des batteries de pile sèche sont installées dans le compartiment des batteries,
enlevez-les.
3. Enlevez la nervure du compartiment de batterie en vers la gauche et tirez vers le
haut.
4. Enlevez l'endos d'un côté du ruban d'attache et fixez le ruban sur le
décrochement dans le compartiment de batteries.
5. Enlevez l'endos de l'autre côté du ruban d'attache.
6. Placez la batterie rechargeable dans le compartiment de batterie avec les fils
faisant face au compartiment de la carte pc du chargeur.
7. Appuyez sur le bloc de batteries pour le fixer au ruban à fermeture adhésive.
8. Attachez le câble à un connecteur à 9 broches situé dans le compartiment de la
carte pc et à un connecteur à 8 broches de la carte pc du chargeur.
9. Attachez le connecteur du bloc de batteries au connecteur à 3 broches de la
carte pc du chargeur.
10. Installez la carte pc du chargeur avec le composant vers le bas à l'aide des 4
vis auto-taraudeuses.
11. Installez le couvercle de la batterie.

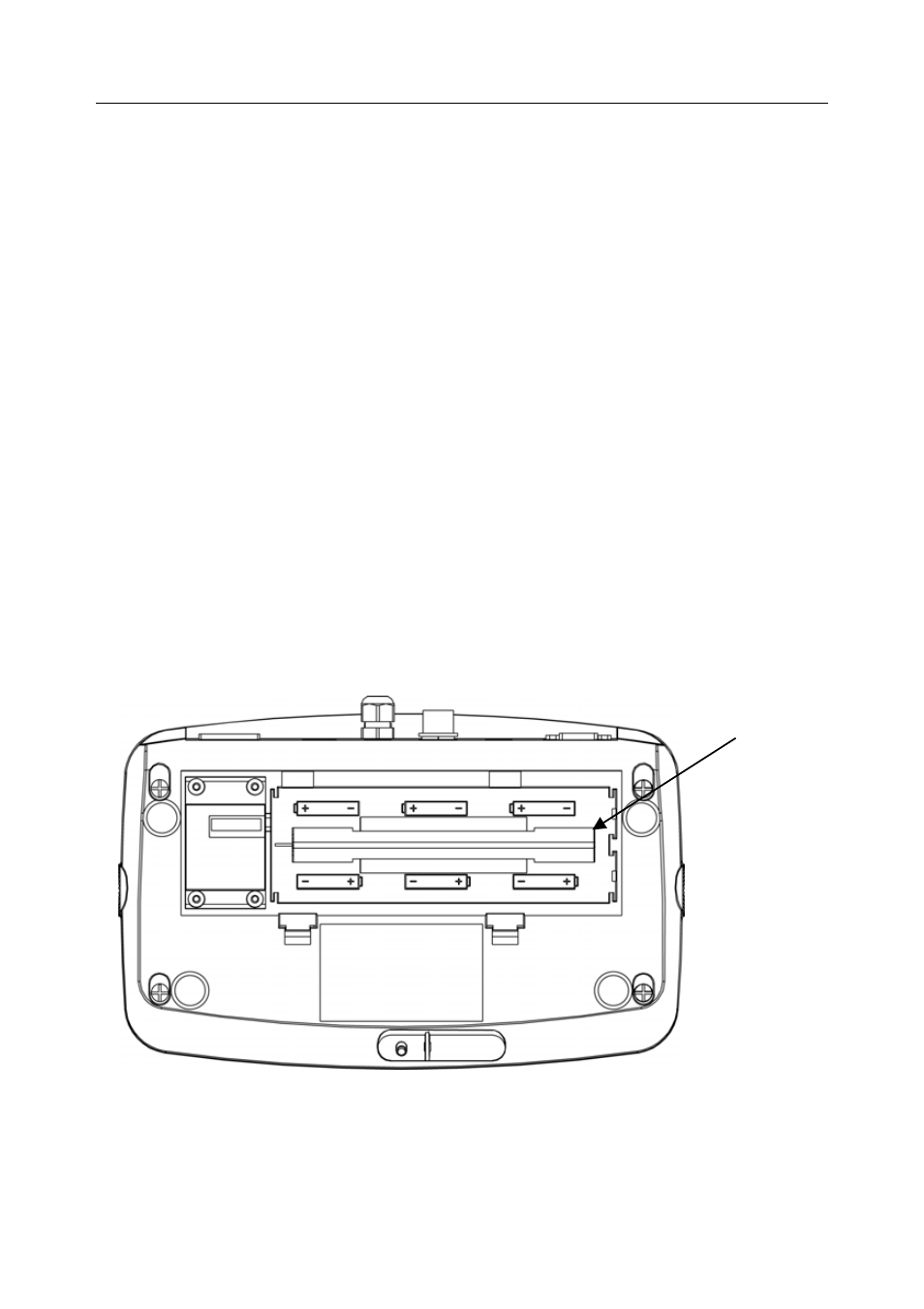

Nervure
amovible
Figure 2.1
