ES-2 Kit opcional de batería recargable
2.2 Instalación del 80500729 en T51P y T71P
Consulte las Figuras 2.1, 2.2 y 2.3 cuando realice estos pasos.
1. Retire la tapa de la batería de la caja posterior.
2. Si hay baterías secas instaladas en el compartimiento de la batería, retírelas.
3. Retire la saliente del compartimiento de la batería al deslizarla hacia la
izquierda y levantarla.
4. Retire el respaldo de un lado de la cinta de fijación y fije la cinta en la depresión
del compartimiento de la batería.
5. Retire el respaldo del otro lado de la cinta de fijación.
6. Coloque la batería recargable en el compartimiento para batería con los cables
hacia el compartimiento de la tarjeta de PC del cargador.
7. Presione el kit de batería para asegurarlo en el gancho y cinta de lazo.
8. Conecte el cable en el conector de 9 patillas ubicado en el compartimiento de la
tarjeta de PC y en el conector de 8 patillas de la tarjeta de PC del cargador.
9. Conecte el conector del kit de batería en el conector de 3 patillas de la tarjeta de
PC del cargador.
10. Instale la tarjeta de PC del cargador con el componente hacia abajo mediante
los 4 tornillos autorroscantes.
11. Reinstale la tapa de la batería.

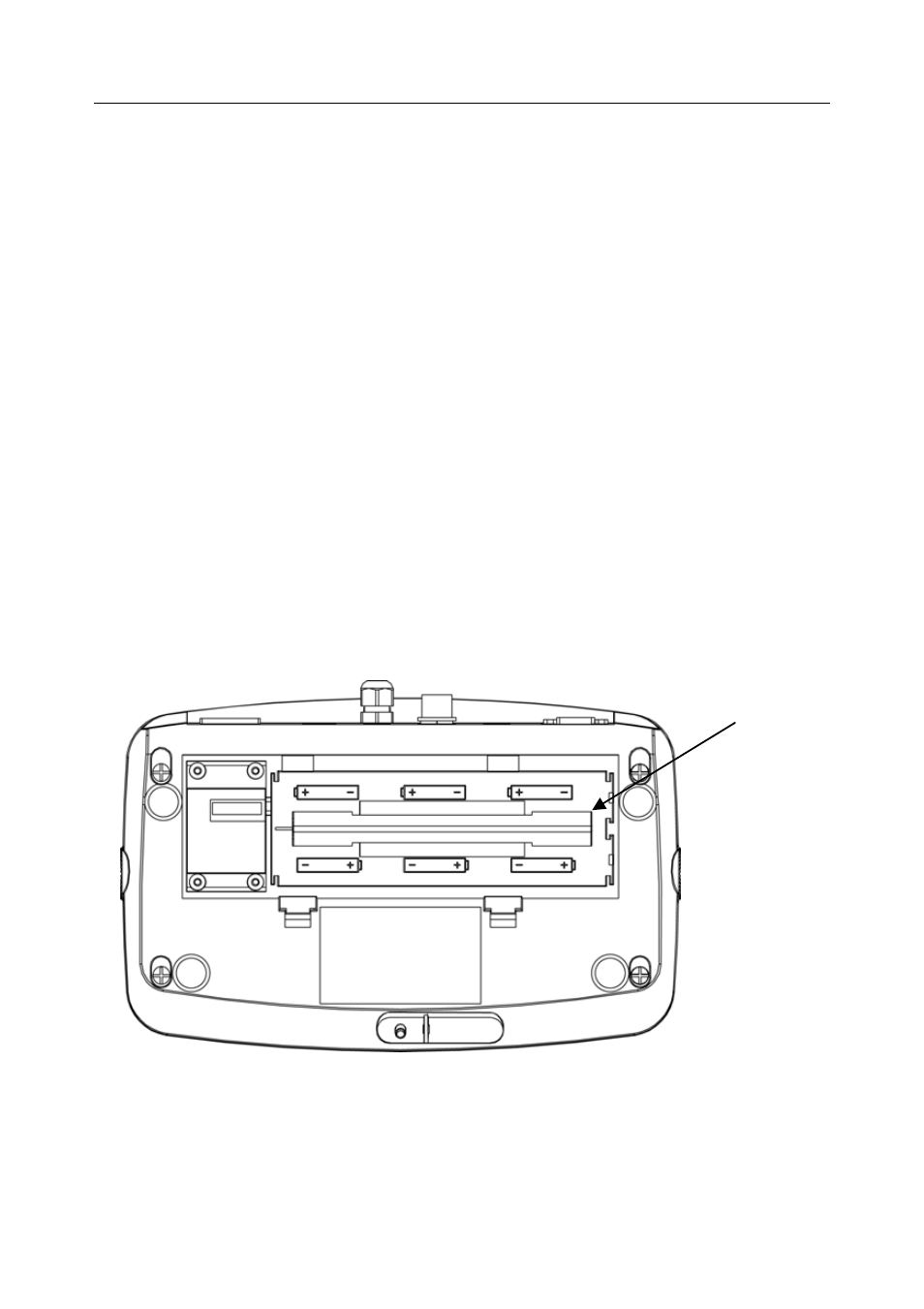

Saliente
removible
Figura 2.1
