DE-2 Aufladbarer Akku-Optionssatz
2.2 80500729-Installation in T51P und T71P
Bei der Durchführung dieser Schritte beziehen Sie sich auf Abbildung 2.1, 2.2 und
2.3.
1. Bauen Sie den Batteriedeckel vom hinteren Gehäuse aus.
2. Wenn Trockenzellenbatterien im Batteriefach eingelegt sind, werden diese
entfernt.
3. Entfernen Sie die Lamelle aus dem Batteriefach, indem sie nach links geschoben
und herausgezogen wird.
4. Entfernen Sie die Folie von einer Seite des Klebebands und befestigen Sie das
Band auf der Aussparung im Batteriefach.
5. Ziehen Sie die Folie von der anderen Seite des Klebebands ab.
6. Positionieren Sie den aufladbaren Akku im Batteriefach, wobei die Drähte zum
Ladeplatinenfach weisen müssen.
7. Drücken Sie den Akkupack nach unten, um ihm am Klettverschlussband zu
sichern.
8. Befestigen Sie das Kabel am 9-poligen Steckanschluss im Platinenfach und am
8-poligen Steckanschluss der Ladeplatine.
9. Befestigen Sie den Akkupacksteckanschluss am 3-poligen Steckanschluss in der
Ladeplatine.
10. Installieren Sie die Ladeplatine mithilfe der 4 Schneidschrauben so, dass die
Komponentenseite nach unten weist.
11. Bauen Sie den Batteriedeckel ein.

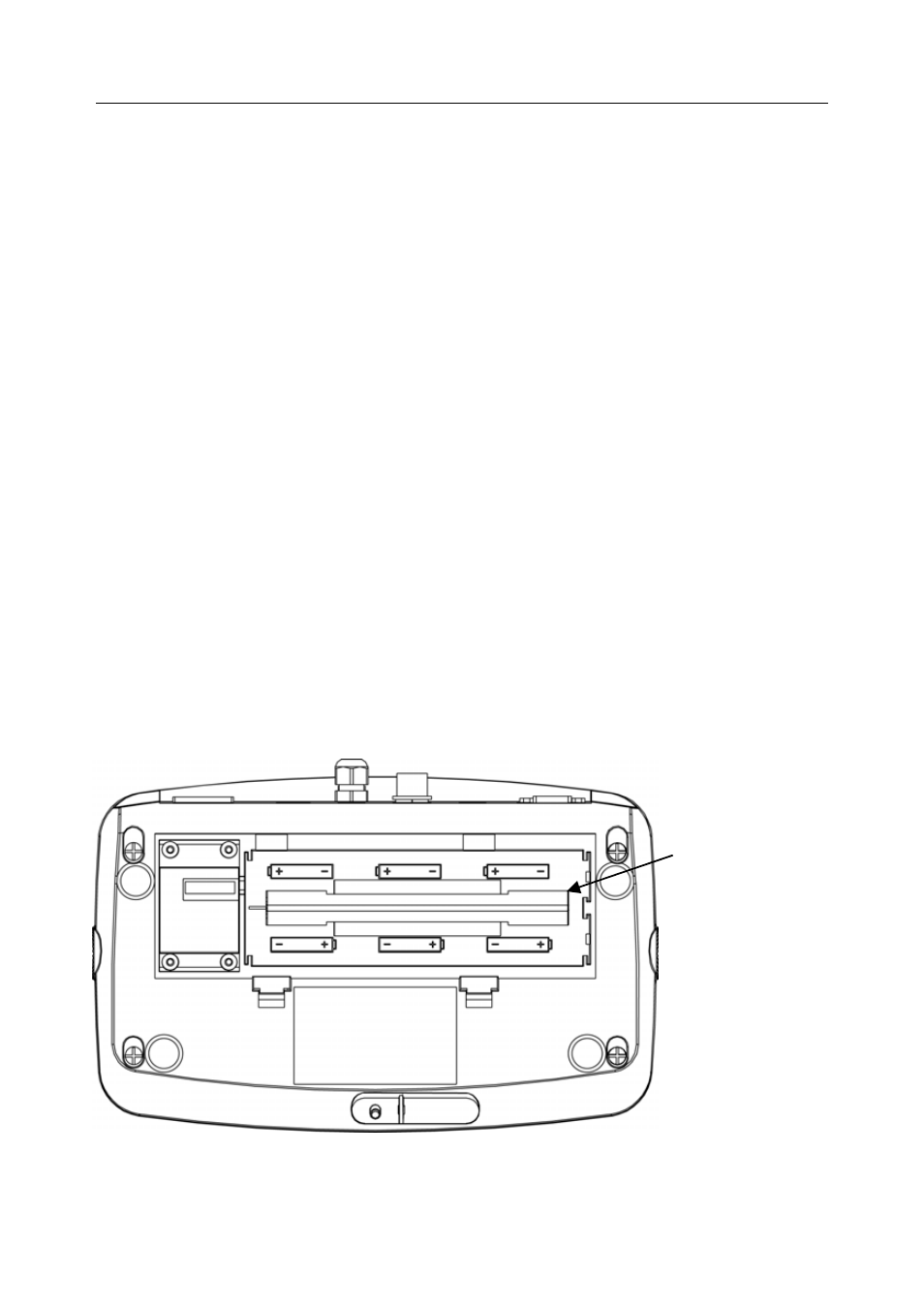

Herausnehmbare
Lamelle
Abbildung 2.1
