DE-4

KONTROLLWAAGEN-WÄGEBRÜCKE

4. TECHNISCHE DATEN

4.1 Zeichnungen

4.2 Allgemeine Abmessungen

TABELLE 4-1. ABMESSUNGEN.

Wägebrücke

A

B

C

D

E

CKW3R, CKW6R 254 mm

254 mm

84 mm

57.5 mm

284.5 mm

10 in.

10 in.

3.3 in.

2.26 in.

11.20 in.

CKW15L

305 mm

305 mm

84 mm

57.5 mm

284.5 mm

12 in.

12 in.

3.3 in.

2.26 in.

11.20 in.

CKW30L

305 mm

305 mm

92 mm

69.5 mm

335.5 mm

12 in.

12 in.

3.6 in.

2.74 in. 13.21 in.

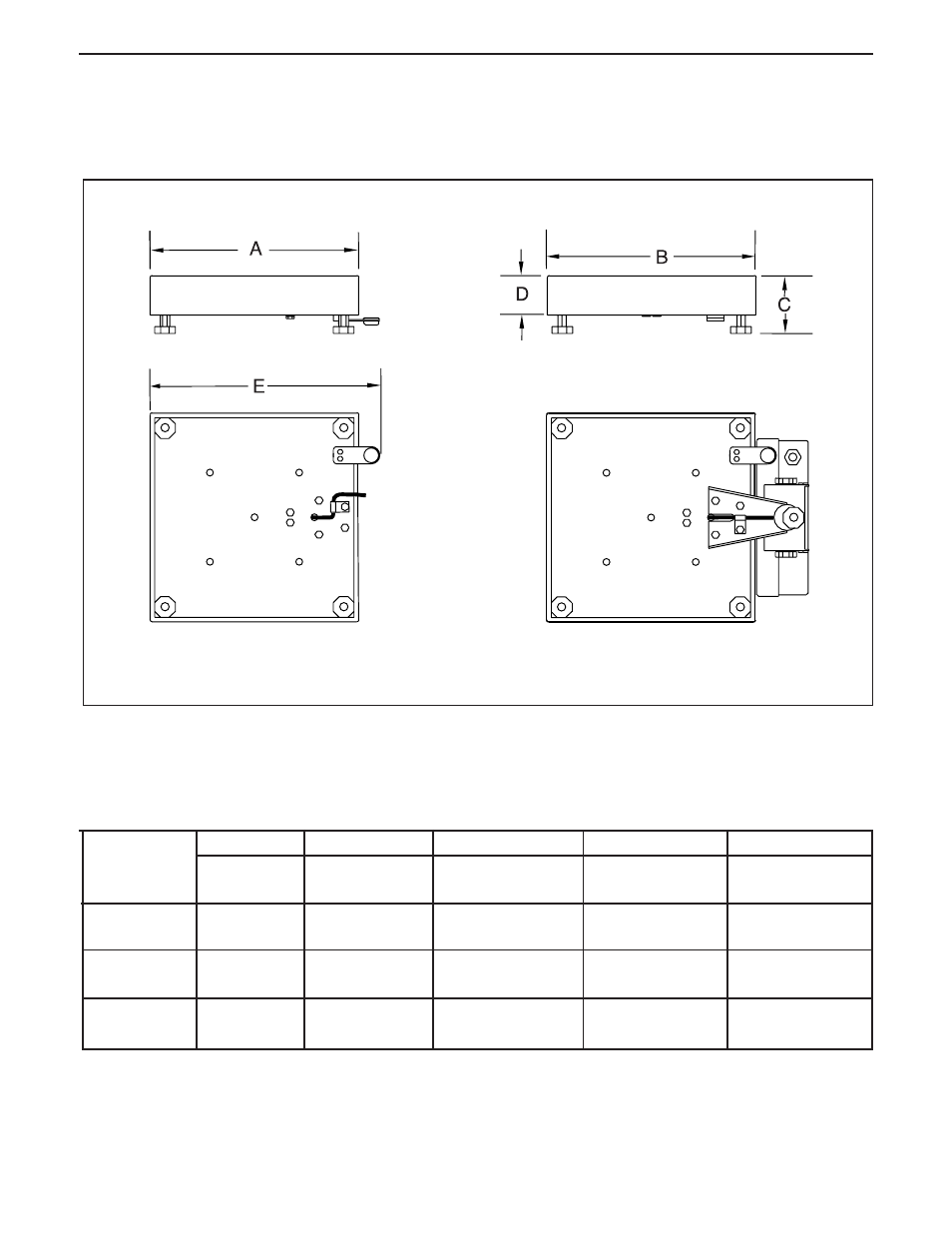

Abbildung 4-1. CKW-Wägebrücke – Allgemeine Abmessungen.

* Die Füße können zu Nivellierungszwecken um maximal 11 mm (0,43 in.) herausgedreht werden.

Wägebrücke mit CKW-Indikator und Stativ.

Beim Kauf als eine CKW-Waage, ist das Stativ

bereits an der Wägebrücke angebracht.

Tiefe inklusive
Level-Indikator

Schalentiefe

Höhe über Schale
zur Tischoberfläche*

Schalenbreite

Höhe der Schale
