FR-4 BASE DE PESÉE DE CONTRÔLE
4. DONNÉES TECHNIQUES
4.1 Schémas
4.2 Dimensions hors-tout
TABLEAU 4-1. DIMENSIONS.
Base A B C D E
CKW3R, CKW6R 254 mm 254 mm 84 mm 57,5 mm 284,5 mm
10 po 10 po 3,3 po 2,26 po 11,20 po
CKW15L 305 mm 305 mm 84 mm 57,5 mm 284,5 mm
12 po 12 po 3,3 po 2,26 po 11,20 po
CKW30L 305 mm 305 mm 92 mm 69,5 mm 335,5 mm
12 po 12 po 3,6 po 2,74 po 13,21 po

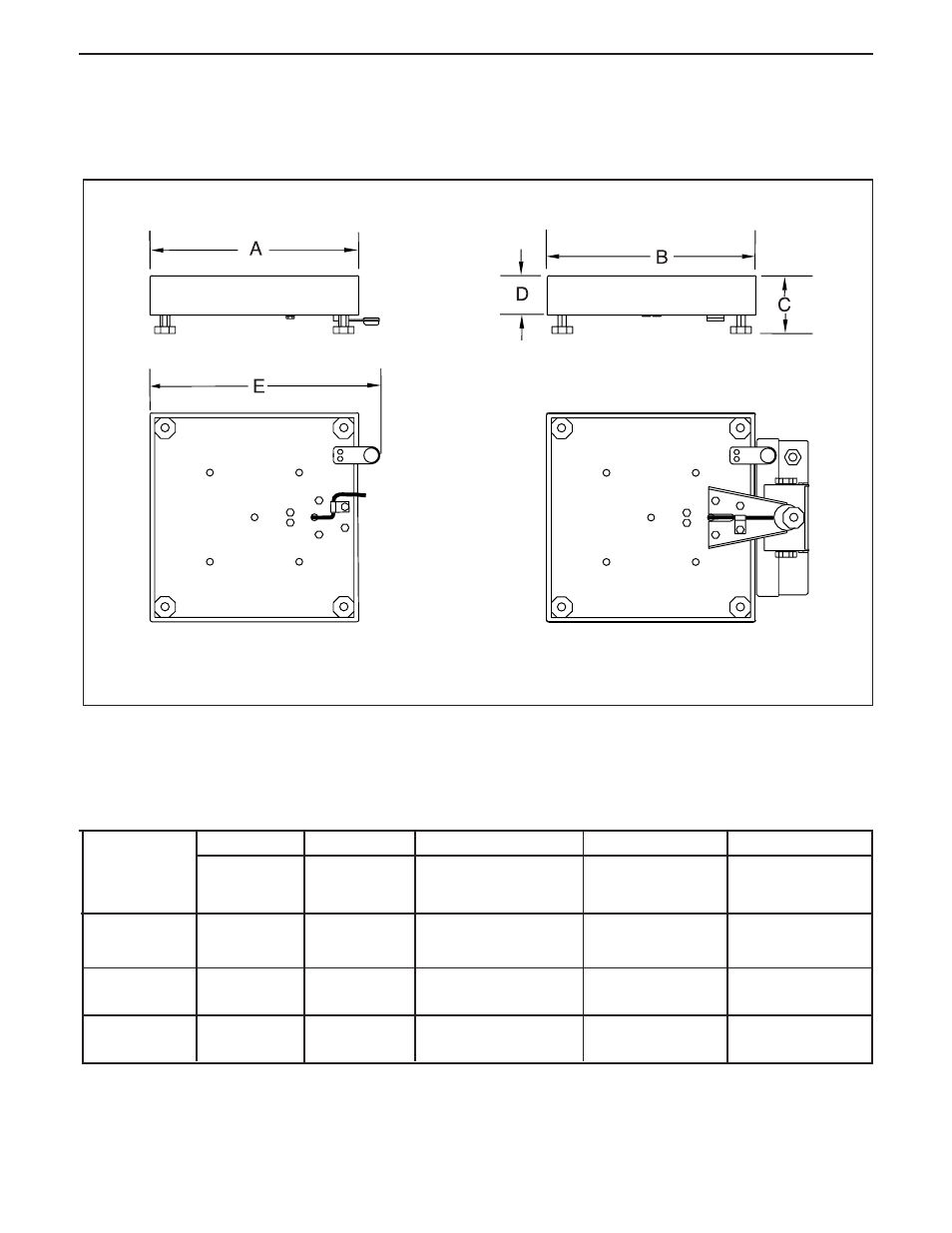

Figure 4-1. Dimensions hors-tout de la base CKW.
* Pour permettre une meilleure mise à niveau, les pieds peuvent s'allonger de 11 mm (0,43 po).
Base illustrée avec l'indicateur CKW et la colonne.
Lorsque vous achetez la base comme une balance
CKW, la colonne est pré-installée sur la base.
Profondeur incluse
indicateur de
nivellement
Profondeur
du plateau Largeur
du plateau
Hauteur depuis
le plateau à la surface
de la table*
Hauteur du plateau
