73 Установка и запуск |
Описание ИБП
В данном разделе показаны передняя и задняя панели ИБП Он-лайн блок Dell.
Кнопка Вкл./Выкл.
Жидкокристаллическая
панель
Кнопка пролистывания
(вниз или вперед)
Кнопка выбора
Кнопка пролистывания
(вверх или назад)

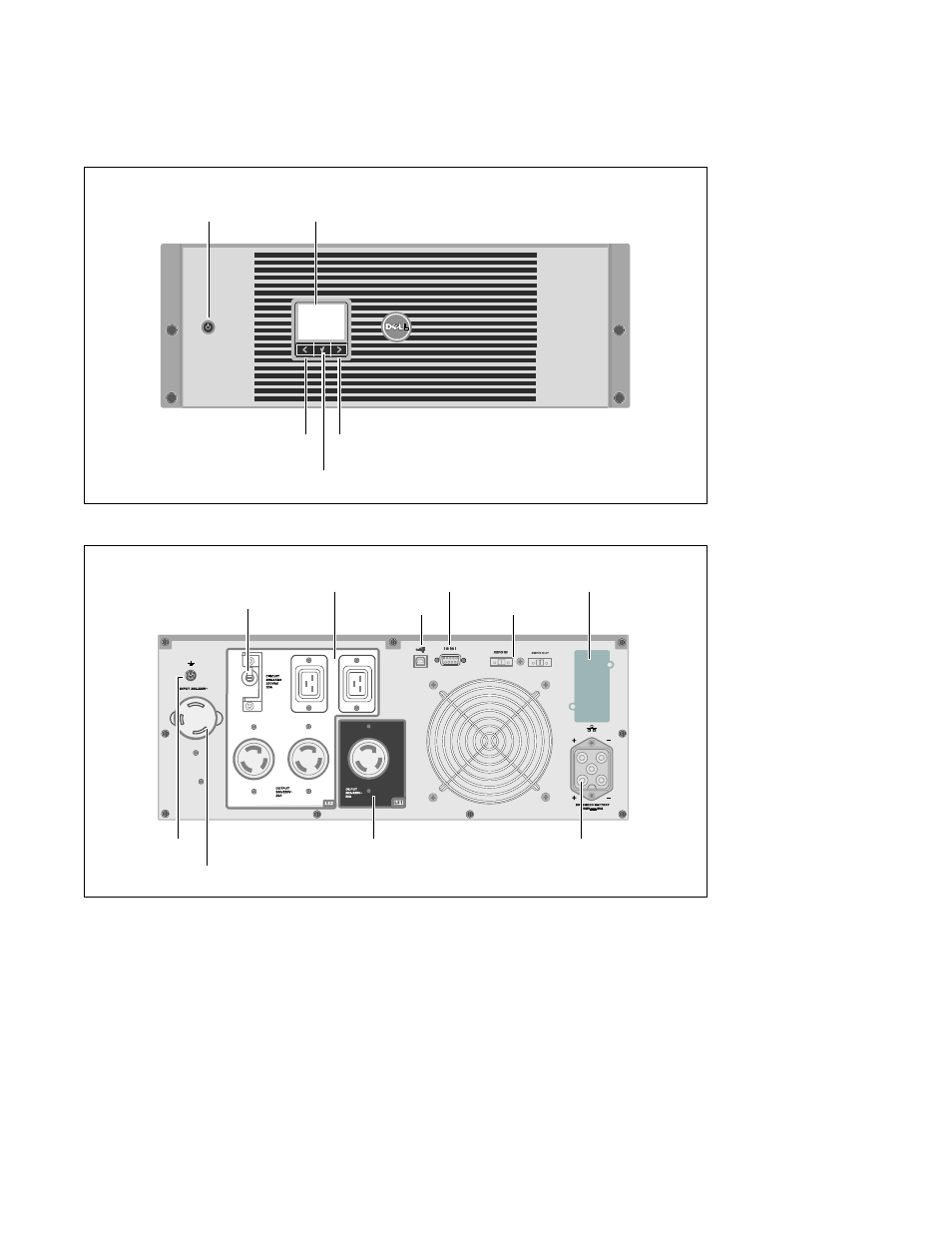

Рис. 1. Передняя панель ИБП Он-лайн блок Dell
коммуникационного
отсека ИБП
Шнур питания
Порт USB
Одно гнездо L6-30
(Сегмент загрузки 1)
Порты REPO
Порт RS-232
Болт
заземления
Два гнезда IEC 320-C19
и два гнезда L6-20
(Сегмент загрузки 2)
Разъем RJ-11
устройства ЕВМ
Прерыватели цепи выхода
Рис. 2. 3750W, 208V Задняя панель
