Instalación y arranque
Cableado de entrada al UPS
ADVERTENCIA: Sólo el personal en servicios de reparación calificado (tales como electricistas con
licencia) podrán realizar la conexión eléctrica. Riesgo de descargas eléctricas.
El UPS requiere un circuito derivado y dedicado que cumple con los siguientes requisitos:
S
El dispositivo de protección requiere un dispositivo de desconexión de dos polos entre la salida del
UPS y la carga (ver Figura 20)
S
El interruptor debe montarse en la pared y ofrecer fácil acceso al operador
S
Para Europa, el interruptor debe cumplir con las normas IEC/EN 60934 y debe tener un intervalo
de aire de contacto de al menos 3 mm
S
200 ó 240 V de CA
S
Fase única
- el modelo 5600W/208V es de fase a fase
- el modelo 5600W/230V es de fase a neutral
S
50/60 Hz
S
Conducto de metal flexible (recomendado para facilitar el servicio y el mantenimiento)
Tuberías
principales CA
Pared
Interruptor automático
de 2 polos
UPS
Línea
Neutral/L2

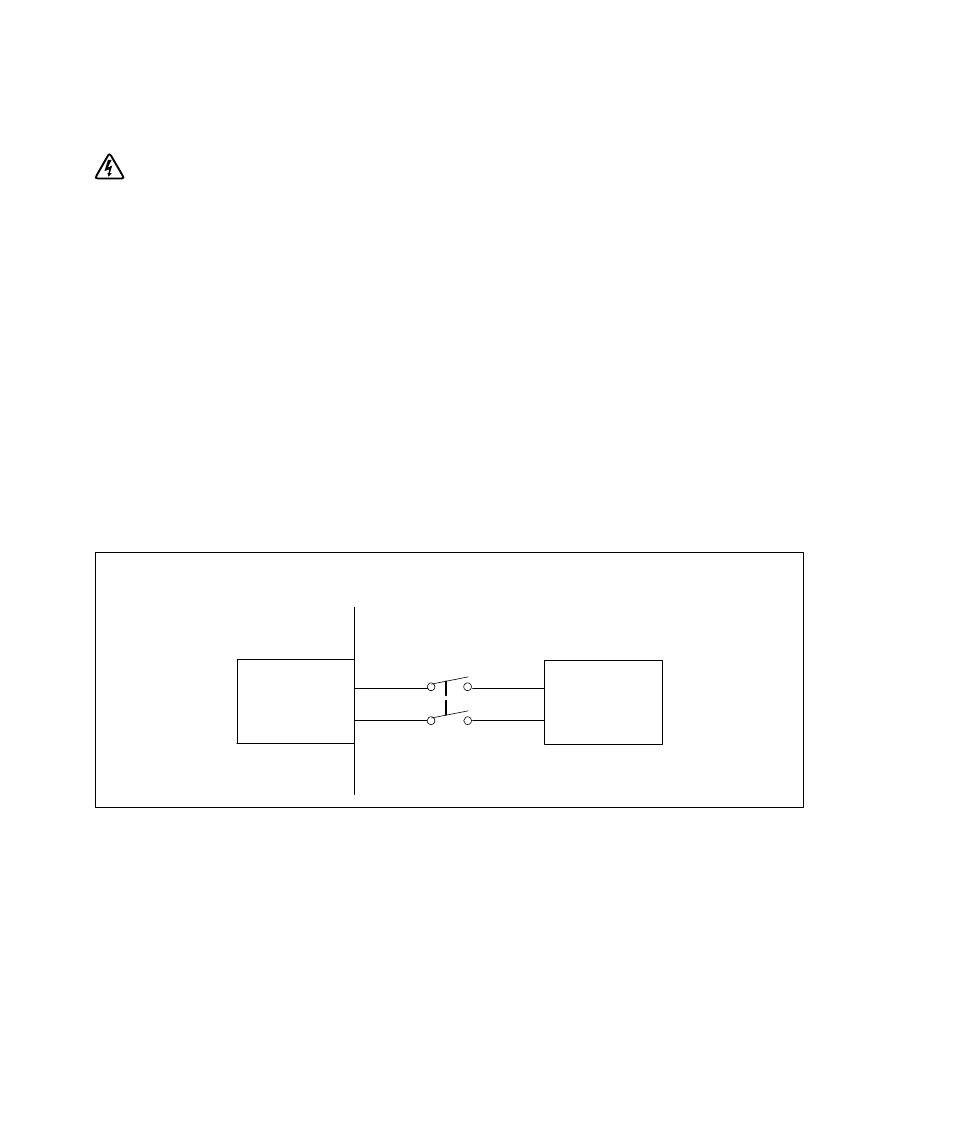

Figura 20. Diagrama del disyuntor
