Описание ИБП

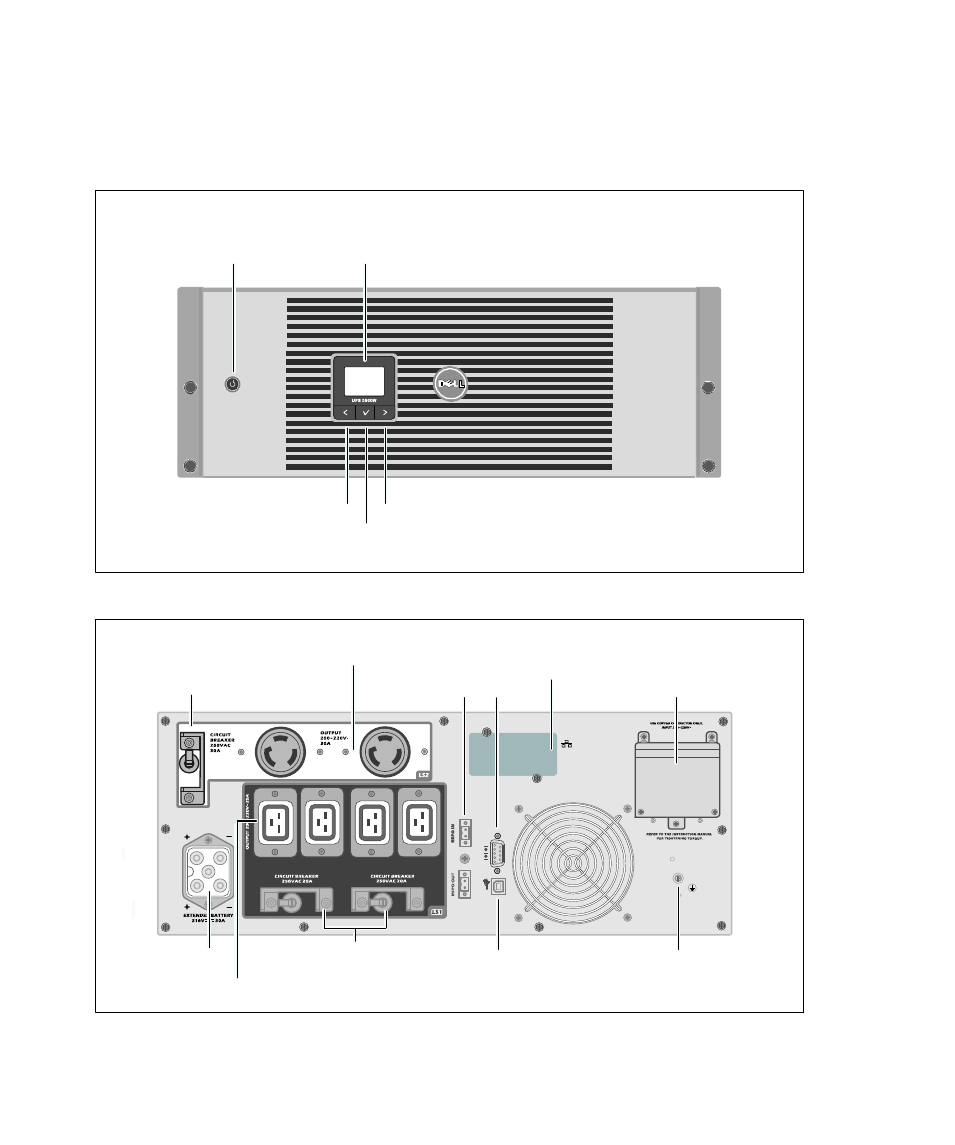

В данном разделе показаны передняя и задняя панели ИБП Онлайновая стойка Dell.
Кнопка Вкл./Выкл Жидкокристаллическая панель
Кнопка пролистывания
(вниз или вперед)
Кнопка выбора
Кнопка пролистывания
(вверх или назад)
Рисунок 13. Передняя панель ИБП Онлайновая стойка Dell
Коммуникацион
ный отсек ИБП Входная
клеммная
колодка
Порт
USB
Четыре приемных гнезда
IEC 320-C19 (сегмент нагрузки 1)
Порты
REPO
Порт
RS-232
Два приемных разъема NEMA L6-30R
(сегмент нагрузки 2)
Разъем
внешнего
батарейного
модуля (МВБ)
Прерыватель цепи выхода
Болт
заземления
Два прерывателя
выходного контура
Рисунок 14. Задняя панель 5600W, 208 В
