114 | Latviešu
1 609 92A 06P | (9.4.13) Bosch Power Tools
– Atskrūvējiet skrūvi 24 un nedaudz pārvietojiet balstplāksni
7 putekļu uzsūkšanas īscaurules 5 virzienā.
– Lai atvieglotu precīza zāģēšanas leņķa iestādīšanu, balstp-
lāksnē virzienā pa labi un pa kreisi ir izveidotas fiksējošās
ierobes, kas atbilst zāģēšanas leņķa vērtībām 0°, 22,5° un
45°. Lai iestādītu vajadzīgo zāģēšanas leņķi, nolieciet
balstplāksni 7 sānu virzienā atbilstoši nolasījumiem uz ska-
las 25, līdz balstplāksne ieņem vēlamo stāvokli. Citas zāģē-
šanas leņķa vērtības var iestādīt ar leņķmēra palīdzību.
– Līdz galam pārvietojiet balstplāksni 7 zāģa asmens 19 vir-
zienā.
– No jauna stingri pievelciet skrūvi 24.
PST 1000 PEL (attēls H):
– Paceliet balstplāksnes fiksējošo sviru 6 un nedaudz pārvie-
tojiet balstplāksni 7 putekļu uzsūkšanas kanāla izvadatve-
res 5 virzienā.
– Lai atvieglotu precīza zāģēšanas leņķa iestādīšanu, balstp-
lāksnē virzienā pa labi un pa kreisi ir izveidotas fiksējošās
ierobes, kas atbilst zāģēšanas leņķa vērtībām 0°, 22,5° un
45°. Lai iestādītu vajadzīgo zāģēšanas leņķi, nolieciet
balstplāksni 7 sānu virzienā atbilstoši nolasījumiem uz ska-
las 25, līdz balstplāksne ieņem vēlamo stāvokli. Citas zāģē-
šanas leņķa vērtības var iestādīt ar leņķmēra palīdzību.
– Līdz galam pārvietojiet balstplāksni 7 zāģa asmens 19 vir-
zienā.
– Nostipriniet balstplāksni izvēlētajā stāvoklī, nospiežot fik-
sējošo sviru 6.
Zāģējuma trases kontrole, veidojot slīpus zāģējumus
(PST 900 PEL)

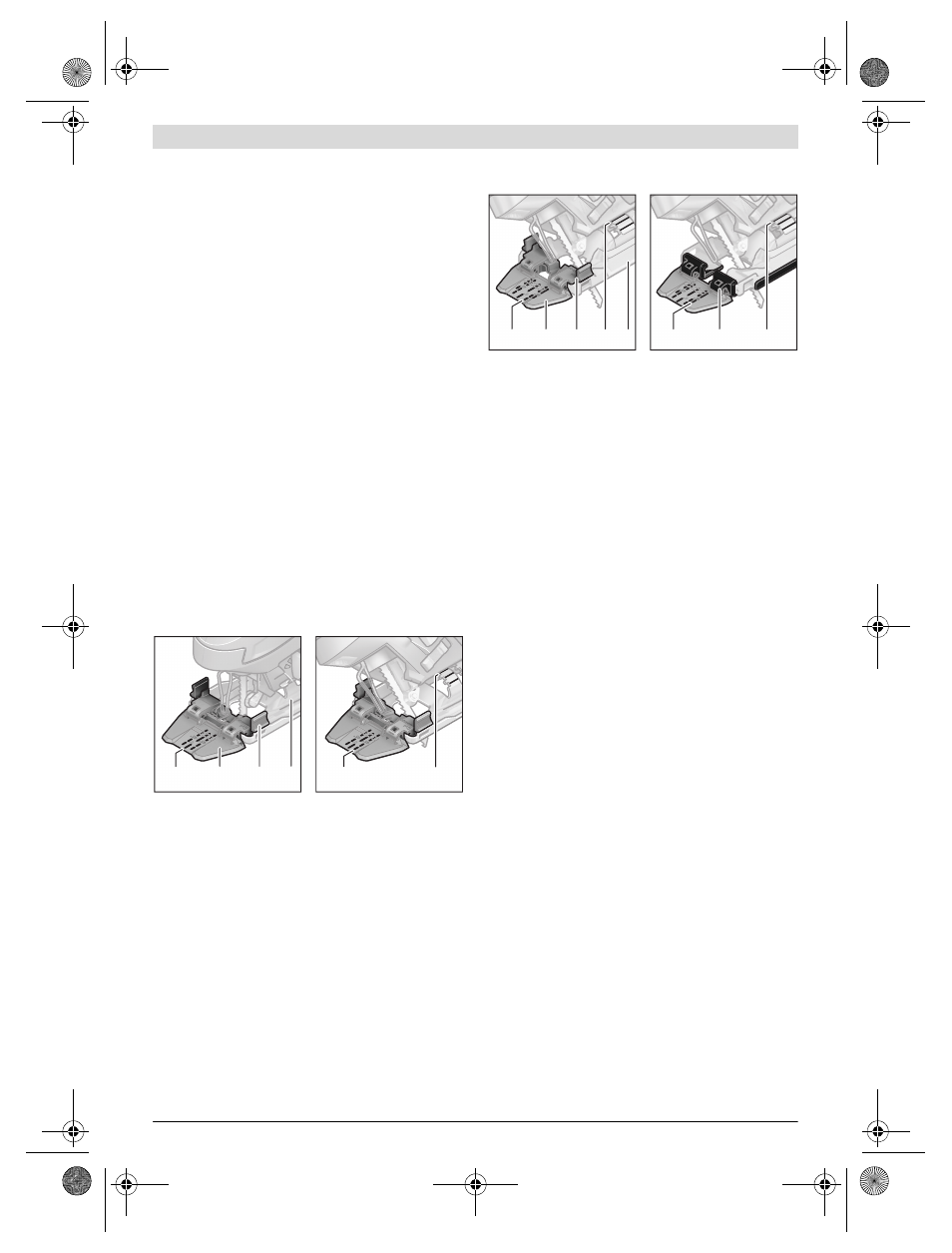

Uz zāģējuma trases kontroles ierīces „Cut Control“ viziera
plāksnes 12 ir iezīmēts marķējums 29 zāģēšanas leņķim 0°
un pa vienam marķējumam 30 zāģēšanas leņķim 45° ar nolie-
ci pa labi un pa kreisi, kas izvēlēts atbilstoši skalai 25.
Trases marķējums zāģēšanas leņķim, kura vērtība ir starp 0°
un 45°, atrodas proporcionālā attālumā starp iepriekš minē-
tajiem marķējumiem. Šādu marķējumu var iezīmēt uz zāģēju-
ma trases kontroles ierīces „Cut Control“ viziera plāksnes 12
ar notīrāmu marķieri, lai vajadzības gadījumā tas būtu viegli iz-
dzēšams.
Lai nodrošinātu augstu darba precizitāti, iepriekš ieteicams
veikt zāģēšanas mēģinājumu.
Zāģējuma trases kontrole, veidojot slīpus zāģējumus
(PST 1000 PEL)
Uz zāģējuma trases kontroles ierīces „Cut Control“ viziera
plāksnes 12 ir iezīmēts marķējums 29 zāģēšanas leņķim 0°
un pa diviem marķējumiem zāģēšanas leņķim 45° ar nolieci
pa labi un pa kreisi, kas izvēlēts atbilstoši skalai 25. Ja zāģēju-
ma trases kontroles ierīces „Cut Control“ viziera plāksne tiek
ar cokola 13 palīdzību stiprināta uz balstplāksnes 7, ir izman-
tojami iekšējie marķējumi 30. Ja zāģējuma trases kontroles
ierīces „Cut Control“ viziera plāksne 12 tiek tieši stiprināta uz
slīdkurpes 11, ir izmantojami ārējie marķējumi 31.
Trases marķējums zāģēšanas leņķim, kura vērtība ir starp 0°
un 45°, atrodas proporcionālā attālumā starp iepriekš minē-
tajiem marķējumiem. Šādu marķējumu var iezīmēt uz zāģēju-
ma trases kontroles ierīces „Cut Control“ viziera plāksnes 12
ar notīrāmu marķieri, lai vajadzības gadījumā tas būtu viegli iz-
dzēšams.
Lai nodrošinātu augstu darba precizitāti, iepriekš ieteicams
veikt zāģēšanas mēģinājumu.
Balstplāksnes pārvietošana
Veicot zāģēšanu tuvu priekšmeta malām, balstplāksni 7 var
pārvietot virzienā uz instrumenta aizmuguri.
PST 900 PEL (attēls G):
– Izvelciet nodalījumu zāģa asmeņu glabāšanai 21 no balstp-
lāksnes 7.
– Atskrūvējiet skrūvi 24 un līdz galam pārvietojiet balstplāks-
ni 7 putekļu uzsūkšanas kanāla izvadatveres 5 virzienā.
– No jauna stingri pievelciet skrūvi 24.
PST 1000 PEL (attēls H):
– Paceliet balstplāksnes fiksējošo sviru 6 un līdz galam pār-
vietojiet balstplāksni 7 putekļu uzsūkšanas kanāla izva-
datveres 5 virzienā.
– Nostipriniet balstplāksni izvēlētajā stāvoklī, nospiežot fik-
sējošo sviru 6.
Zāģēšana ar pārvietotu balstplāksni 7 ir iespējama tikai ar zā-
ģēšanas leņķi 0°. Bez tam jāatzīmē, ka šādā gadījumā nav ie-
spējams izmantot zāģējuma trases kontroles ierīci „Cut Con-
trol“ kopā ar cokolu 13, paralēlo vadotni ar aprīkojumu zāģē-
šanai pa apli 26 (papildpiederums), kā arī pretplaisāšanas
aizsargu 22.
Asmens appūte
Ieslēdzējs 9 ļauj ieslēgt asmens appūtes ierīci, kas paredzēta,
lai ar gaisa strūklu atbrīvotu zāģējuma trasi no skaidām.
0˚
45˚
45˚
0˚
22,5˚
45˚
0˚
45˚
45˚
29 30 12 13 7 25
0˚
45˚
45˚
0˚
22,5˚
45˚
0˚
45˚
45˚
0˚
22,5˚
45˚
30 25 31 25 12 13 7 11
