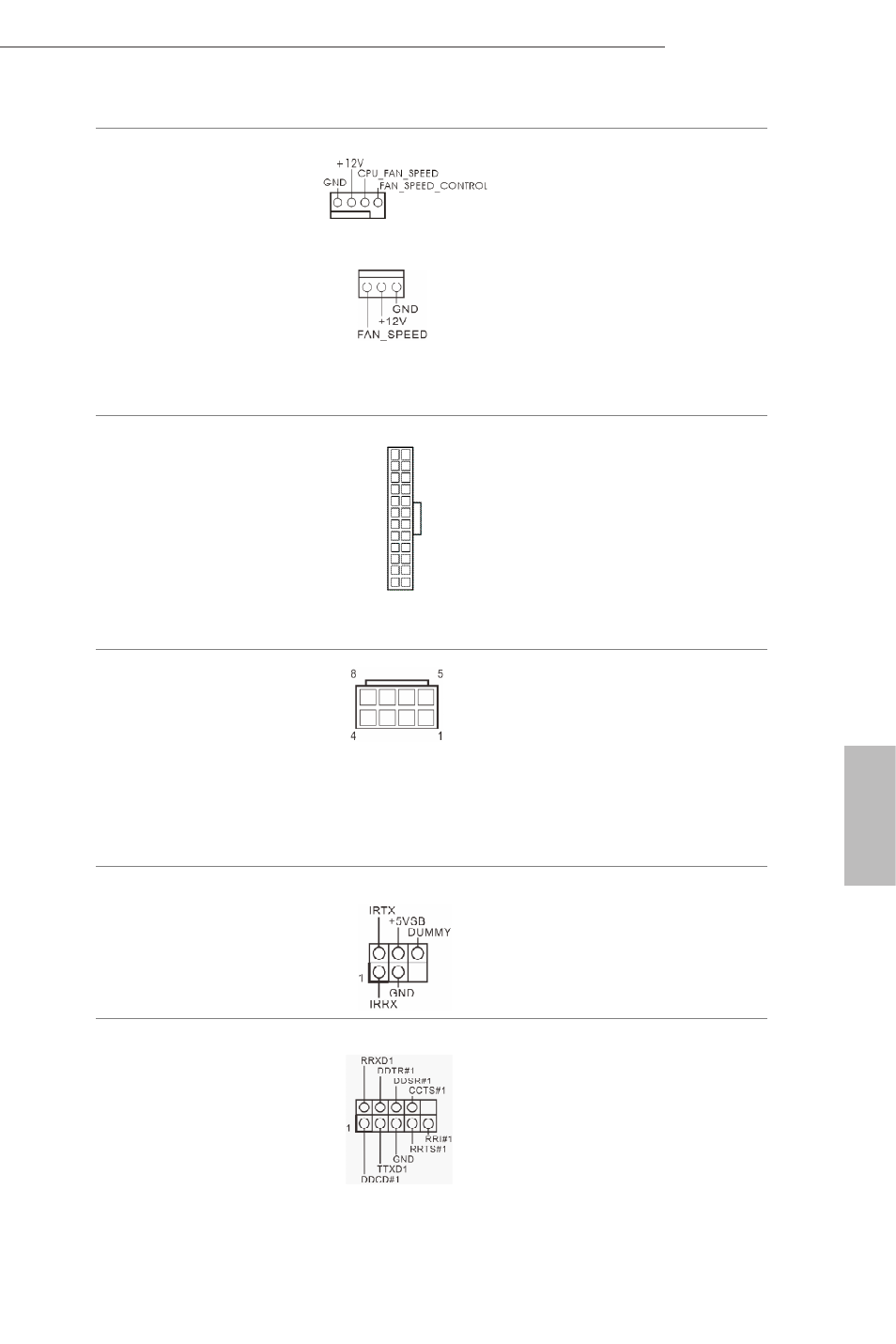

Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 3)
(3-контактный, CPU_
FAN2)
(См. стр. 1, № 2)
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный
вентилятор процессора,
подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 7) Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
Разъем питания АТХ 12 В
(8-контактный,
ATX12V1)
(См. стр. 1, № 4) Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 14) Эта колодка поддерживает
дополнительную
беспроводную передачу и
прием сигналов инфракрасного
модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 21) Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
