148
繁
體
中
文

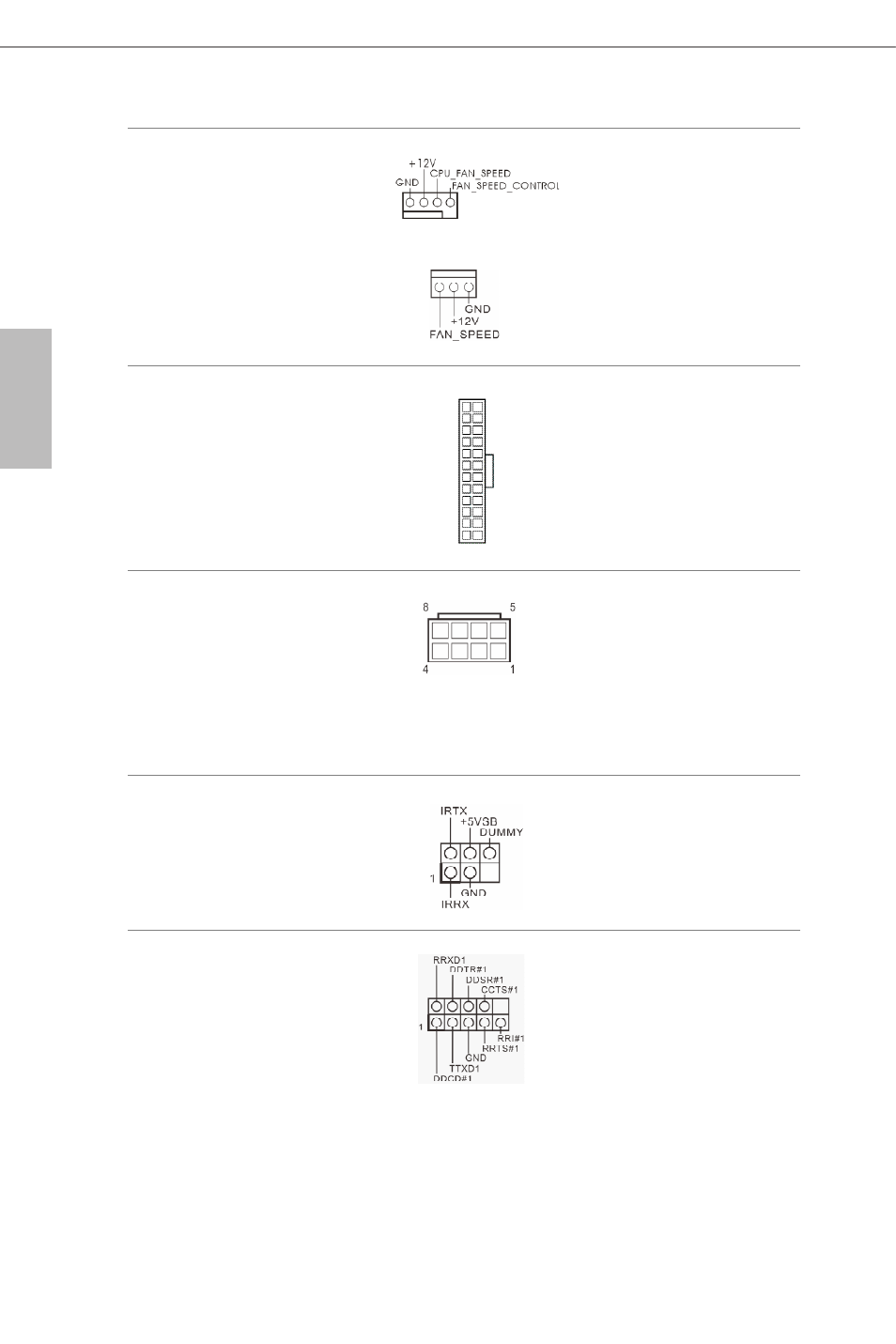

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第
1 頁， 編號 3）
(3-pin CPU_FAN2)
（請參閱第
1 頁， 編號 2）
本主機板配備 4-Pin
CPU 風扇（靜音風扇）
接頭。若您計畫連接
3-Pin CPU 風扇，請
接至
Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第
1 頁，編號 7）
本主機板配備一組
24-pin ATX 電源接
頭。若要使用
20-pin
ATX 電源供應器，
請插入
Pin 1 及 Pin
13。
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第
1 頁，編號 4）
本主機板配備一
組 8-pin ATX 12V 電
源接頭。若要使用
4-pin ATX 電源供應
器，請插入
Pin 1 及
Pin 5。
紅外線模組標頭
(5-pin IR1)
（請參閱第
1 頁，編號 14）
此標頭支援選用的無線傳
送及接收紅外線模組。
序列連接埠標頭
(9-pin COM1)
（請參閱第
1 頁，編號 21）
此 COM1 標頭支援
序列連接埠模組。
12
1
24
13
