B85M Pro4
157
Bahasa I
ndonesia

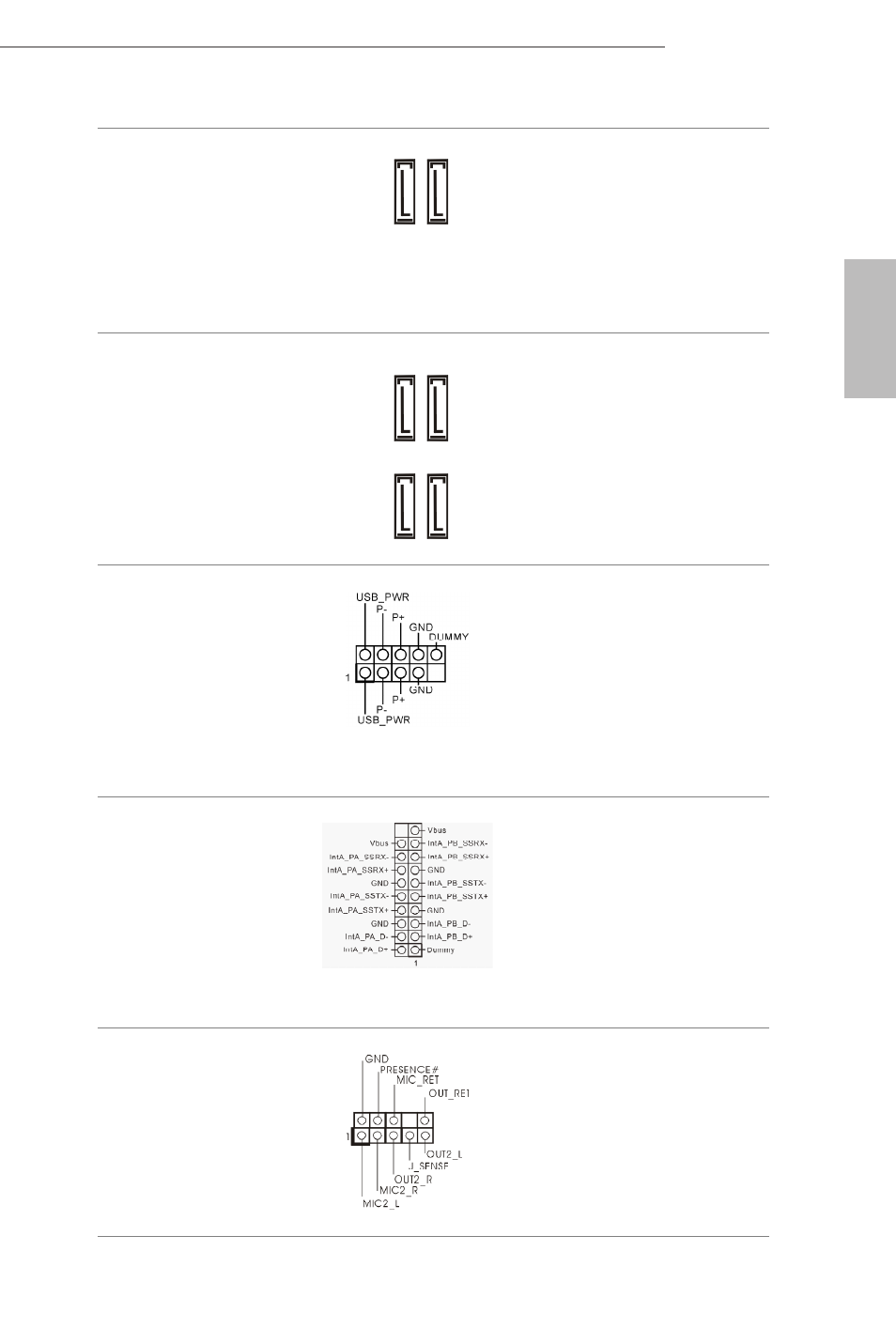

Konektor Serial ATA2
(SATA_4_5:
lihat hal. 1, No. 9) Kedua konektor SATA2
ini mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data hingga 3,0 Gb/s.
Konektor Serial ATA3
(SATA_0_1:
lihat hal. 1, No. 11)
(SATA_2_3:
lihat hal. 1, No. 10) Keempat konektor SATA3
ini mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data hingga 6,0 Gb/s.
Header USB 2.0
(USB6_7 9-pin)
(lihat hal. 1, No. 17)
(USB8_9 9-pin)
(lihat hal. 1, No. 16) Selain empat port USB
2.0 pada panel I/O,
terdapat dua header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dua
port.
Header USB 3.0
(USB10_11 19-pin)
(lihat hal. 1, No. 8) Selain dua port USB
3.0 pada panel I/O,
terdapat satu header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dua
port.
Header Audio Panel
Depan
(HD_AUDIO1 9-pin)
(lihat hal. 1, No. 23) Header ini untuk
menyambungkan
perangkat audio ke panel
audio depan.
SA
TA_4_5
SA
TA_0_1
SA
TA_2_3
