146
繁
體
中
文

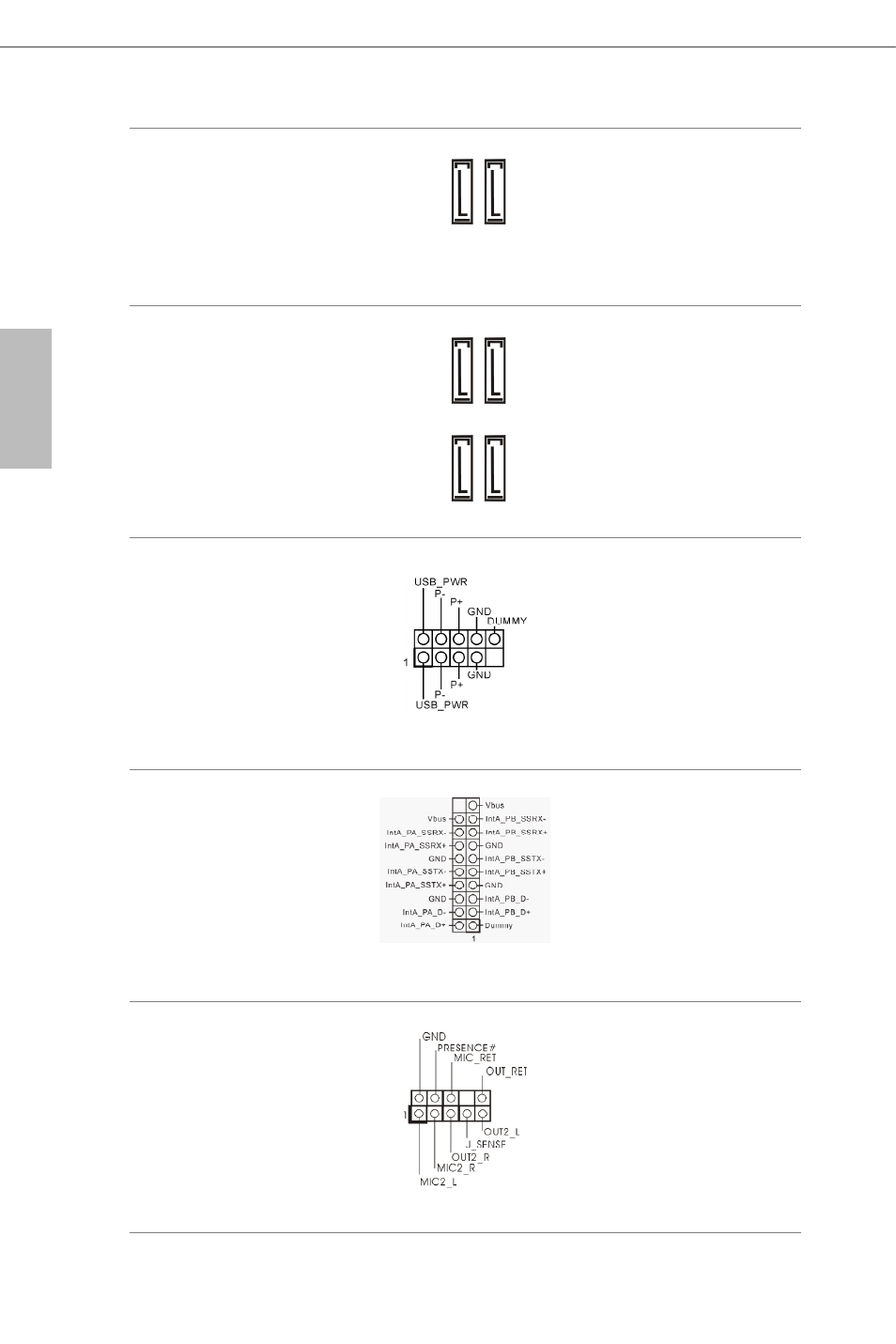

Serial ATA2 接頭
(SATA_4_5:
請參閱第
1 頁，編號 9)
這兩組 SATA2 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
3.0 Gb/s 資料傳
輸率。
Serial ATA3 接頭
(SATA_0_1:
請參閱第
1 頁，編號 11）
(SATA_2_3:
請參閱第
1 頁，編號 10)
這四組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達
6.0 Gb/s 資料傳
輸率。
USB 2.0 標頭
(9-pin USB6_7)
（請參閱第
1 頁，編號 17）
(9-pin USB8_9)
（請參閱第
1 頁，編號 16）
除了 I/O 面板上的
四個 USB 2.0 連接埠
外，在本主機板上還
有另外兩組標頭。各
USB 2.0 標頭皆可支
援兩個連接埠。
USB 3.0 標頭
(19-pin USB10_11)
（請參閱第
1 頁，編號 8）
除了 I/O 面板上的
兩個 USB 3.0 連接埠
外，在本主機板上還
有另外一組標頭。各
USB 3.0 標頭皆可支
援兩個連接埠。
前面板音訊標頭
(9-pin HD_AUDIO1)
（請參閱第
1 頁，編號 23）
本標頭適用於連接
音訊裝置至前面板
音訊。
SA
TA_4_5
SA
TA_0_1
SA
TA_2_3
