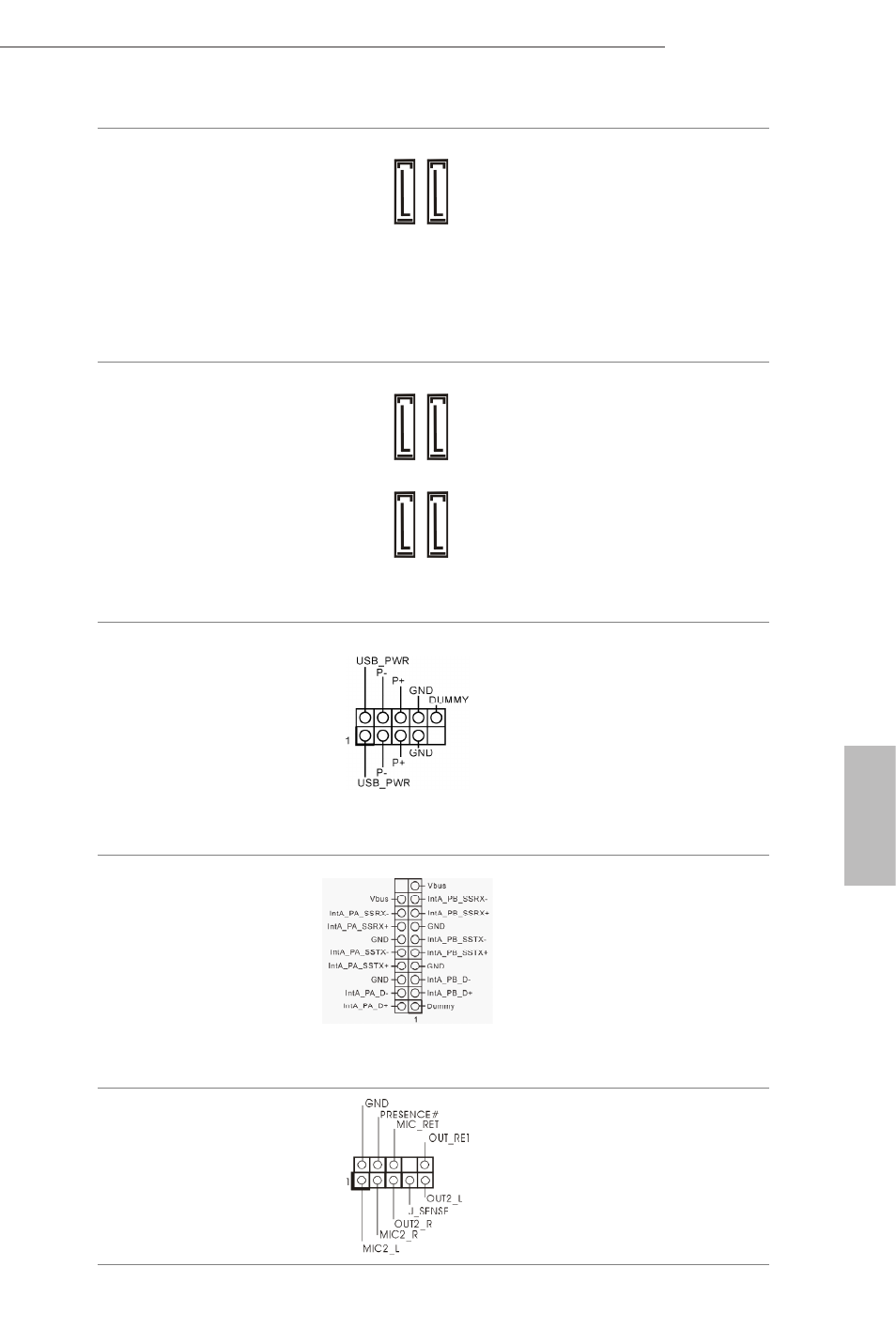

Разъемы Serial ATA2
(SATA_4_5:
(См. стр. 1, № 9) Эти два разъема SATA2
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
3,0 Гб/с.
Разъемы Serial ATA3
(SATA_0_1:
см. стр.1, № 11)
(SATA_2_3:
(См. стр. 1, № 10) Эти четыре
разъема SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Колодки USB 2.0.
(9-контактная, USB6_7)
(См. стр. 1, № 17)
(9-контактная, USB8_9)
(См. стр. 1, № 16) Кроме четырех портов
USB 2.0 на панели ввода-
вывода на материнской
плате также есть две
колодки. Каждая
колодка USB 2.0 может
поддерживать два
порта.
Колодка USB 3.0
(19-контактная,
USB10_11)
(См. стр. 1, № 8) Кроме двух портов USB
3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая
колодка USB 3.0 может
поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 23) Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
