46
Français

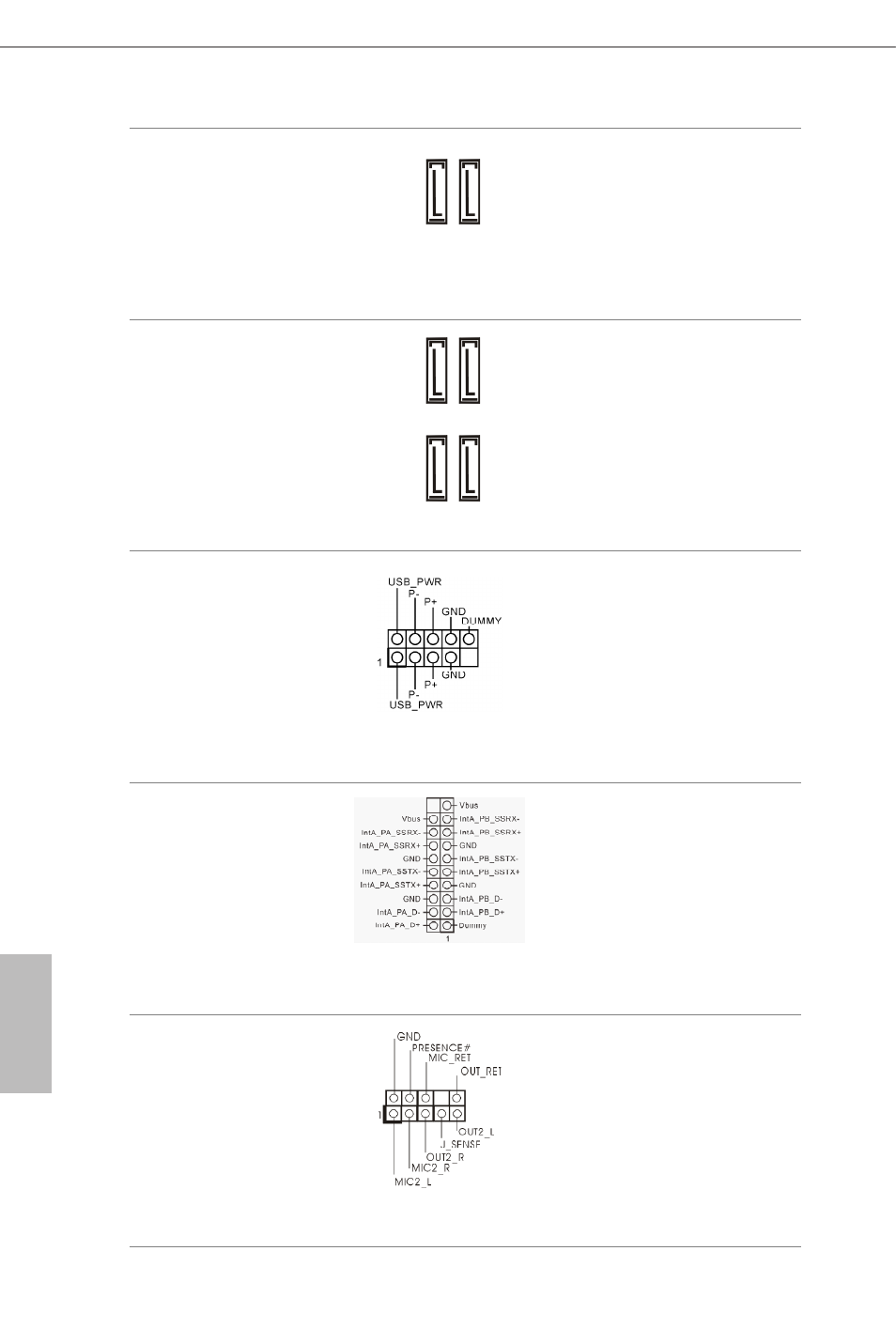

Connecteurs Serial ATA2
(SATA_4_5:
(voir p.1, No. 9) Ces deux connecteurs
SATA2 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 3,0 Go/s.
Connecteurs Serial ATA3
(SATA_0_1:
voir p.1, No. 11)
(SATA_2_3:
(voir p.1, No. 10) Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Embases USB 2.0
(USB6_7 à 9 broches)
(voir p.1, No. 17)
(USB8_9 à 9 broches)
(voir p.1, No. 16) En plus des quatre ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
Embases USB 3.0
(USB10_11 à 19 broches)
(voir p.1, No. 8) En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 23) Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
SA
TA_4_5
SA
TA_0_1
SA
TA_2_3
