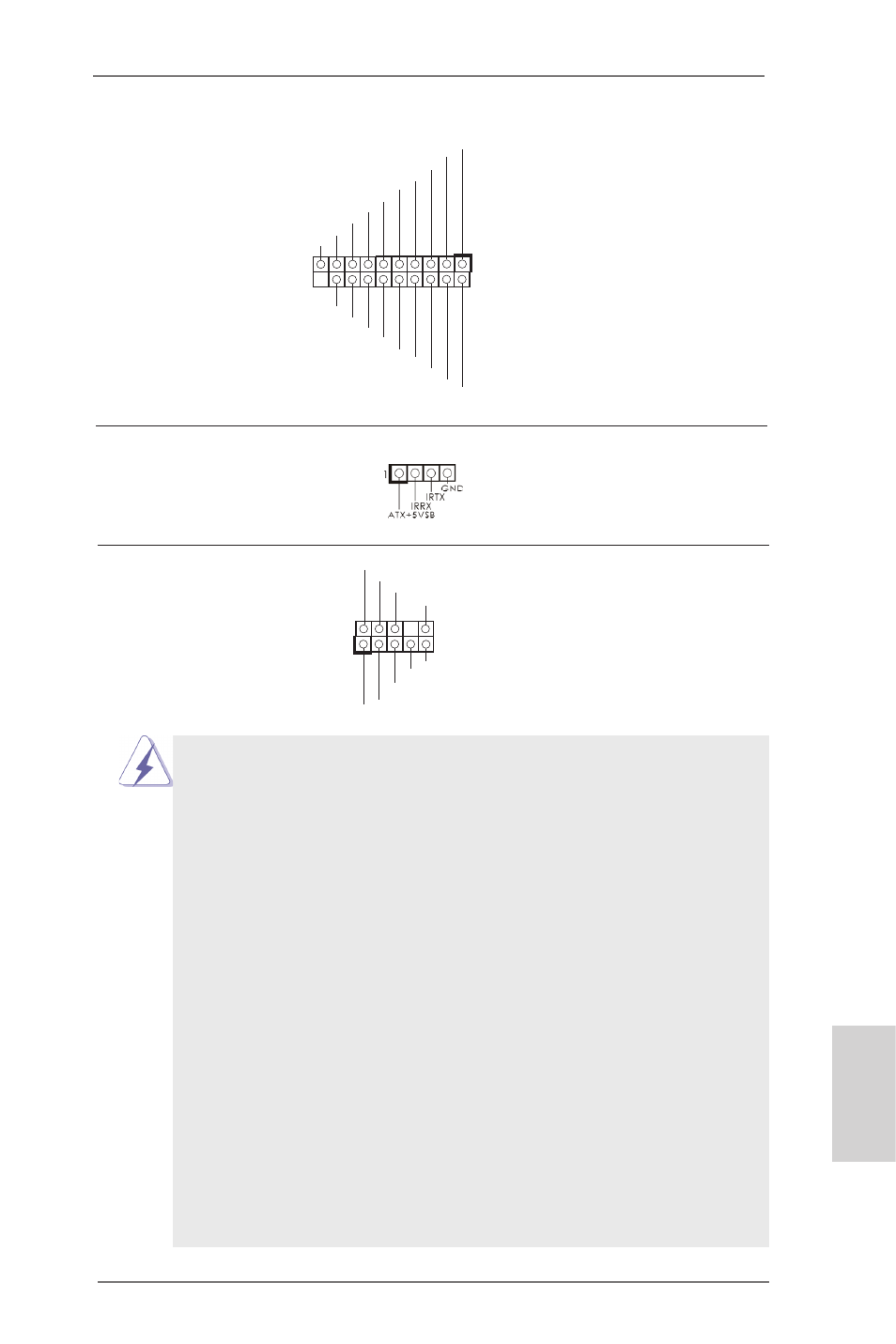

Аудиоразъем передней Этот интерфейс предназначен
панели для присоединения
(9-контактный HD_AUDIO1) аудиокабеля передней панели,
(см. cтр. 2, п. 22) обеспечивающего удобное
подключение аудиоустройств и
управление ими.
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2, п. 15) приемник.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Колодка USB 3.0 Помимо два стандартных
(19-контактный USB3_0_1) портов USB 3.0 на панели ввода-
(см. стр. 2, п. 20) вывода, на данной материнской
плате предусмотрен один разъем
USB 3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
1. Система High Definition Audio поддерживает функцию
автоматического обнаружения разъемов (Jack Sensing), однако
для ее правильной pаботы кабель панели в корпусе должен
поддерживать HDA. При сборке системы следуйте инструкциям,
приведенным в нашем руководстве и руководстве пользователя
для корпуса.
2. Если вы используете аудиопанель AC’97, подключите ее к колодке
аудиоинтерфейса передней панели следующим образом:
A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L.
B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а
выводы Audio_L (LIN) к контактам OUT2_L.
C. Подключите выводы Ground (GND) к контактам Ground (GND).
D. Контакты MIC_RET и OUT_RET предназначены только для
аудиопанели HD. При использовании аудиопанели AC’97
подключать их не нужно.
E. Процедура активации микрофона приведена ниже.
Для ОС Windows ® 8 / 8 64-бита / 7 / 7 64-бита, Vista TM / Vista TM
64-бита:
Перейдите к вкладке «FrontMic» (Передний микрофон) в панели
управления Realtek. Отрегулируйте уровень «Recording
Volume» (Громкость записи).
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
