107
ASRock FM2A85X-ITX Motherboard
한 국 어

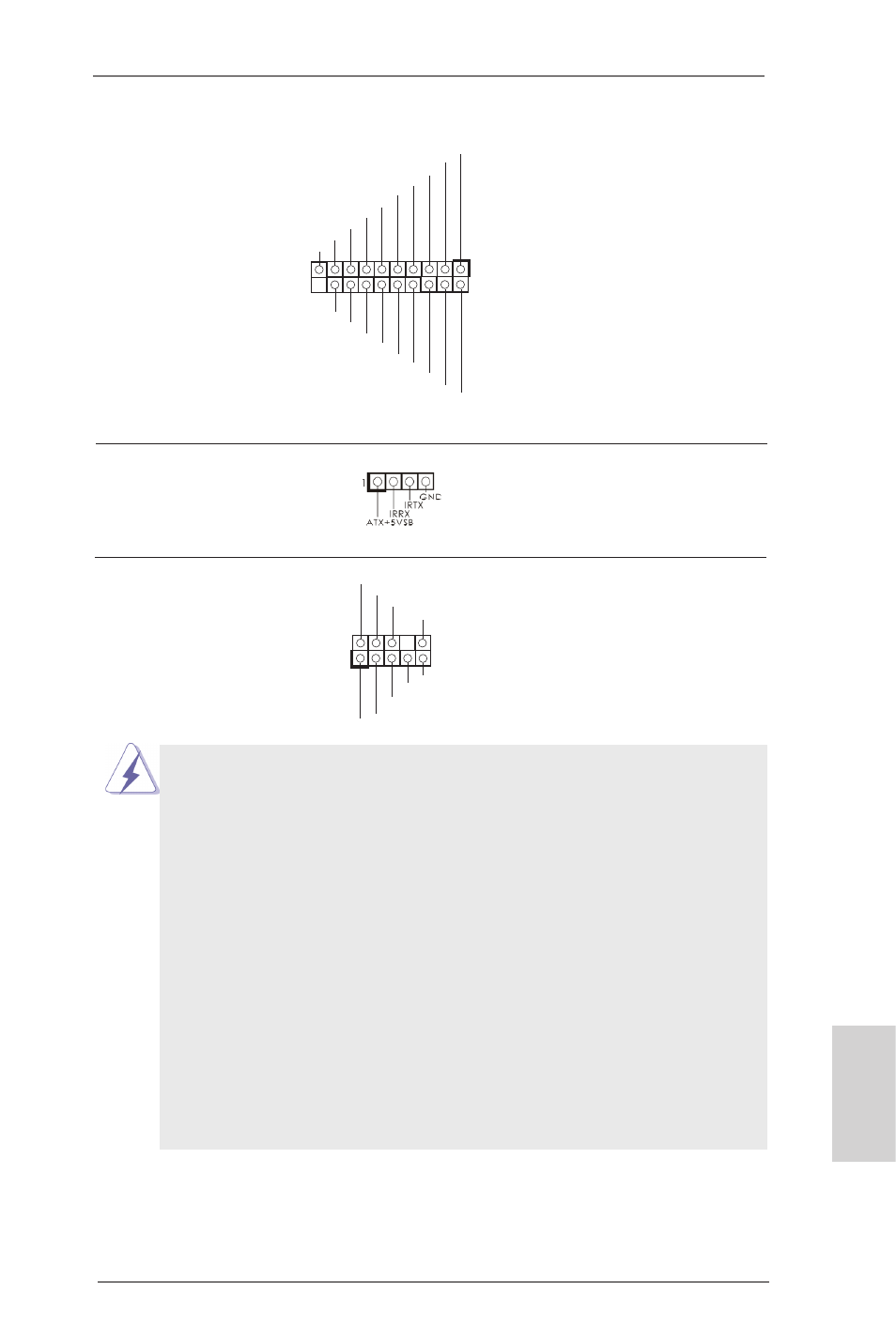

USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적
(19 핀 USB3_0_1) USB 3.0 포트 이외에도 마더보
(2 페이지 , 20 번 항목 참조 ) 드에 1 개의 USB 3.0 헤더가 있
습니다 . 이 USB 3.0 헤더는 2 개
의 USB 3.0 포트를 지원할 수 있
습니다 .
전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를
(9 핀 HD_AUDIO1) 편리하게 조절하고 연결할 수
( 2 페이지 , 22 번 항목 참조 ) 있는 전면 오디오 인터페이스
입니다 .
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기
(4 핀 CIR1) 연결하는 데 사용될
(2 페이지 , 15 번 항목 참조 ) 수 있습니다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제
대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설
명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .
2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널
의 오디오헤 더에 설치하십시 오 .
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을
OUT2_L 에 연결합 니다 .
C. Ground (GND) 을 Ground (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 .
이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 .
E. 앞면 마이크 작동 .
Windows ® 8 / 8 64 비트 / 7 / 7 64 비트 / Vista TM / Vista TM 64
비트 OS 의 경우 :
Realtek 제어판에서 “FrontMic” ( 앞면 마이크 ) 로 가서
“Recording Volume” ( 리코딩 볼륨 ) 을 조정합니다 .
1
ID
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
Vb us
In tA _P _D +
In tA _P _D -
GN D
In tA _P _S ST X+
In tA _P _S ST X-
GN D
In tA _P _S SR X+
In tA _P _S SR X-
Vb us
In tA _P _S SR X-
