30
ASRock FM2A85X-ITX Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB_45) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 14) I/O-Anschlüssen befinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
(9-pol. USB_67) Anschlussleiste werden zwei
(siehe S.2 - No. 16) USB 2.0-Ports unterstützt.
Seriell-ATA3-Anschlüsse Diese sieben Serial ATA3-
(SATA3_1: siehe S.2 - No. 13) (SATA3-)Verbínder
(SATA3_2: siehe S.2 - No. 12)
unterstützten SATA-Datenkabel
(SATA3_3: siehe S.2 - No. 11) für interne
(SATA3_4: siehe S.2 - No. 10) Massenspeichergeräte. Die
(SATA3_5: siehe S.2 - No. 9) aktuelle SATA3- Schnittstelle
(SATA3_6: siehe S.2 - No. 8) ermöglicht eine
(SATA3_7: siehe S.2 - No. 7) Datenübertragungsrate bis
6,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.

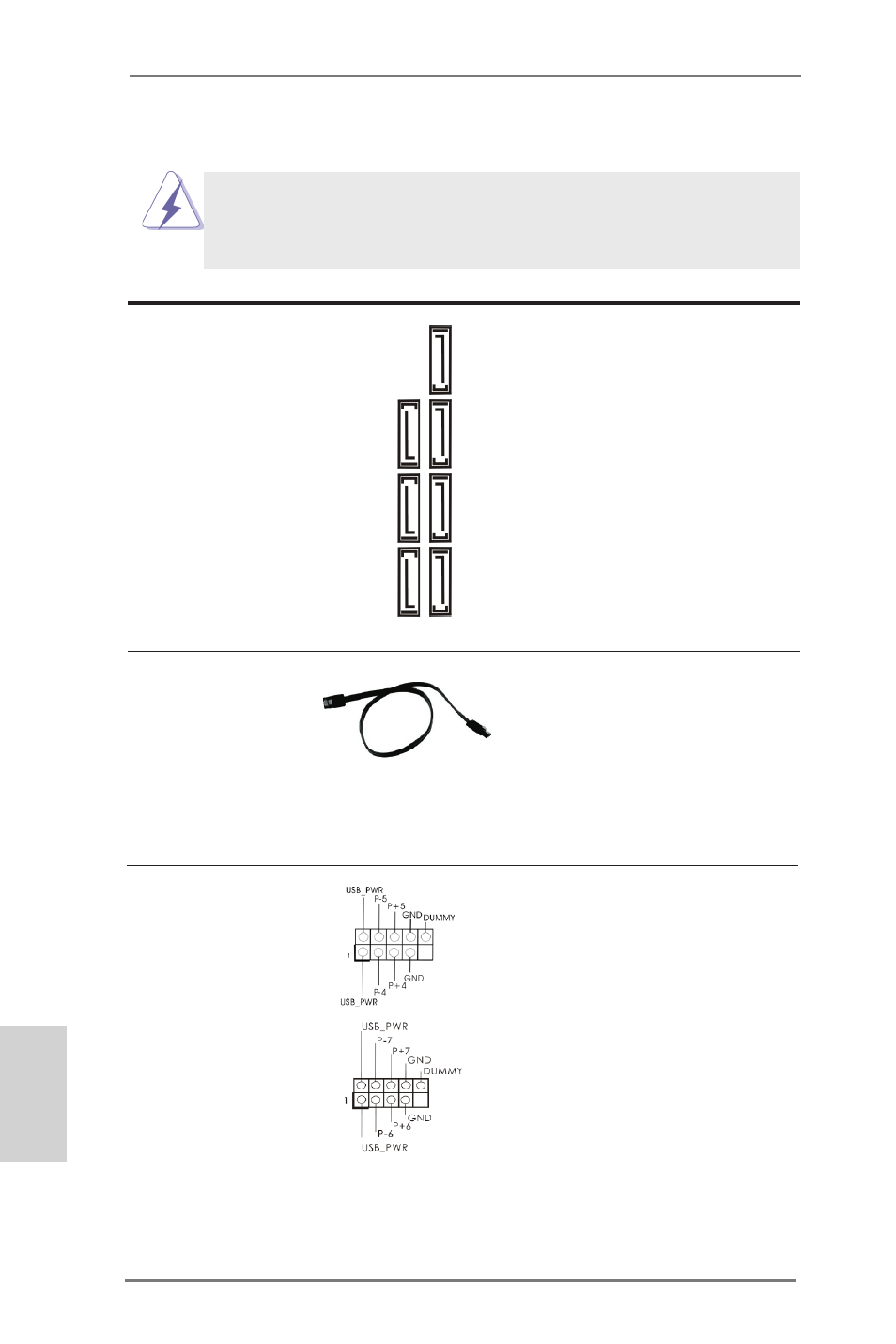

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
SA
TA3_1 SA
TA3_3 SA
TA3_5 SA
TA3_7
SA
TA3_2 SA
TA3_4 SA
TA3_6
