109
ASRock FM2A85X-ITX Motherboard
한 국 어

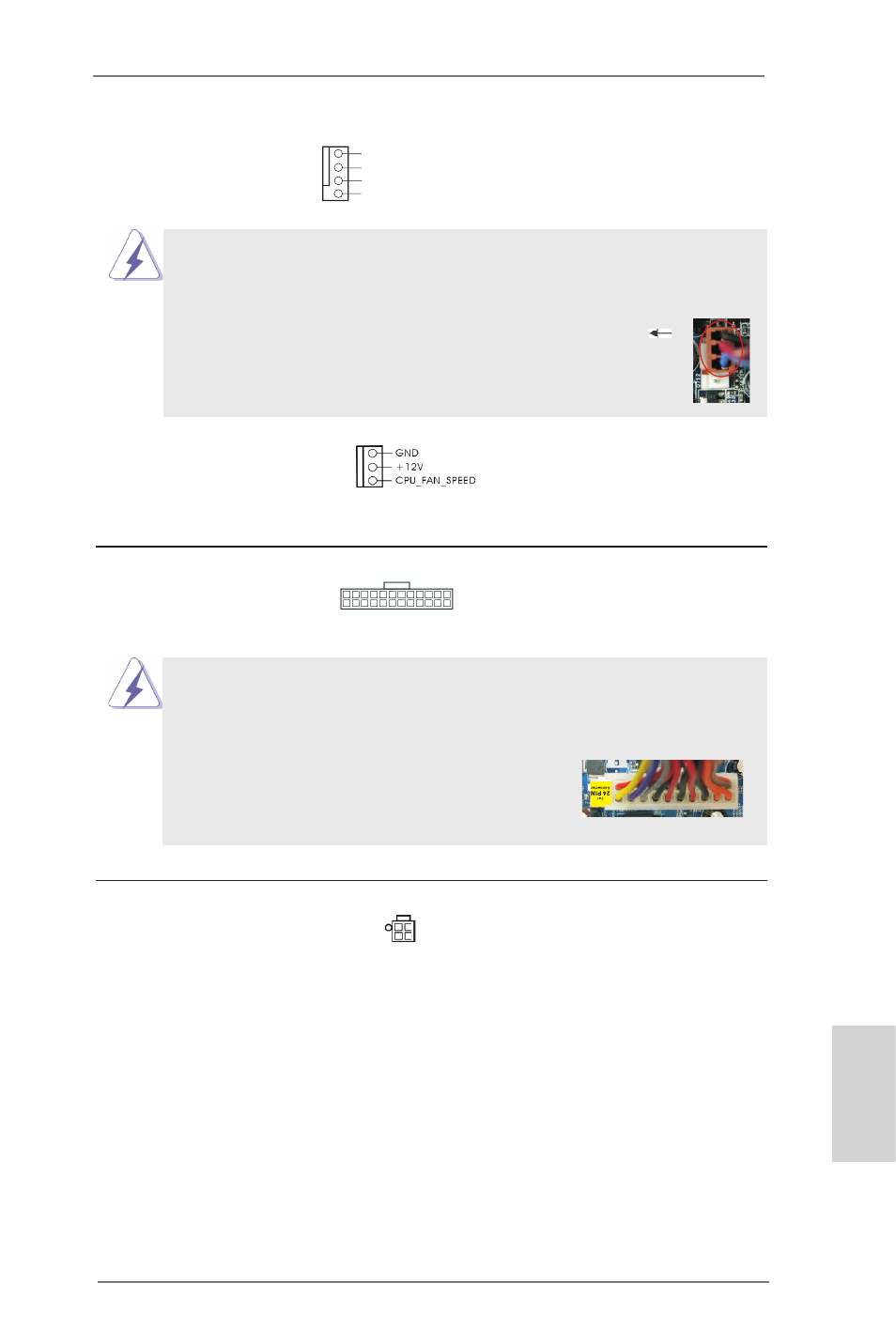

CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에
(4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에
(2 페이지 , 27 번 항목 참조 ) 맞추십시오 .
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속
도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머
더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결
하십시오 .
1-3 번 핀에 연결됨
3 핀 팬 설치
(3 핀 CPU_FAN2)
(2 페이지 , 28 번 항목 참조 )
20 핀 ATX 전원 공급장치 설치
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX
전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장
치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
ATX 전원 헤더 ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1) 연결하십시오 .
(2 페이지 , 2 번 항목 참조 )
ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린
(4 핀 ATX12V1) 전원공급장치를 이 커넥터에
(2 페이지 , 21 번 항목 참조 ) 연결해야 충분한 전력을
공급할 수 있습니다 . 그러지
않을 경우 전원을 켤 수
없습니다 .
24 13
12 1
24 13
12 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
