277
ASRock P67 Extreme6 Motherboard
簡體中文

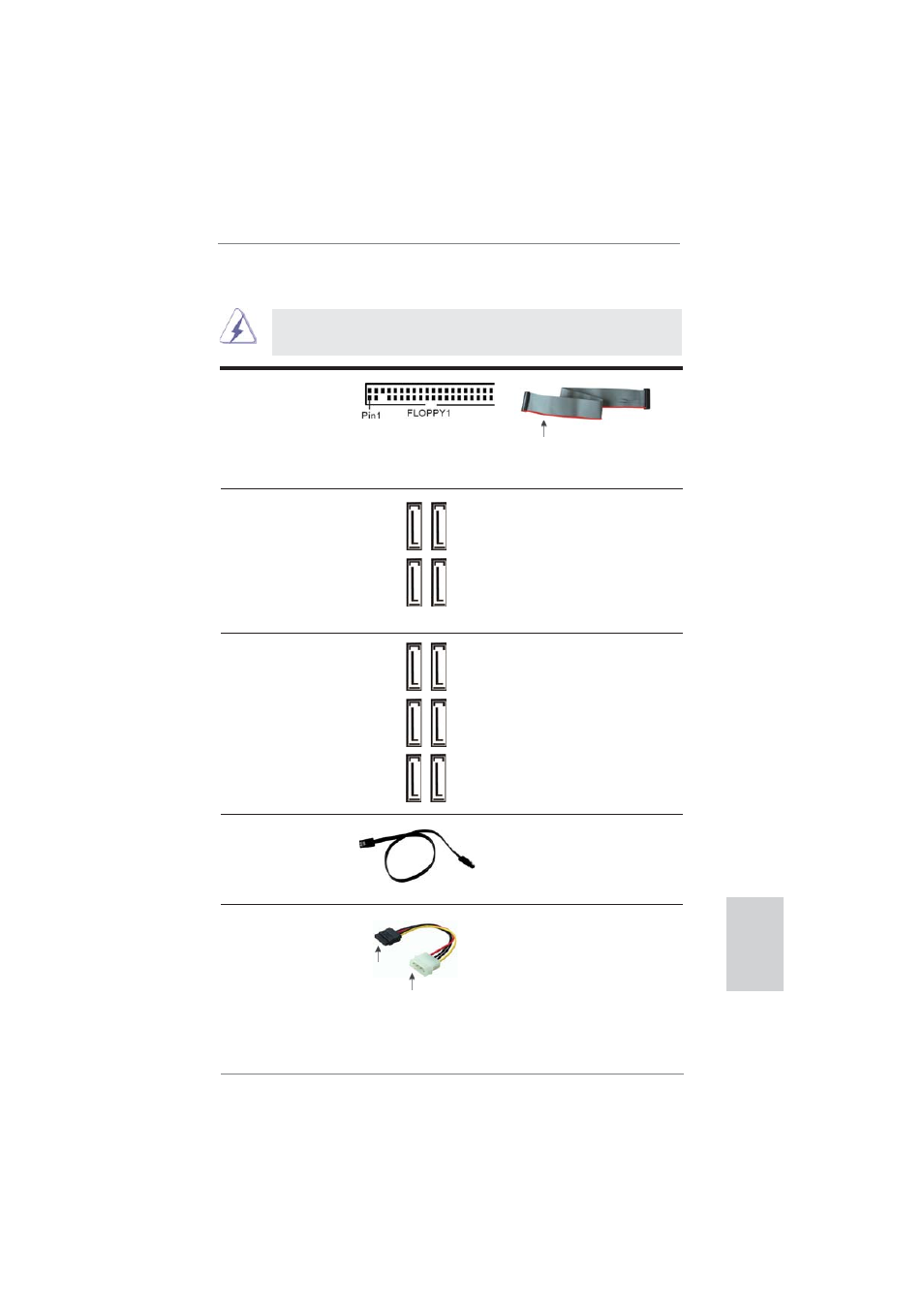

Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 14 項 ) (SATAII) 接口支持 Serial
(SATA2_3: 見第 2 頁第 13 項 ) (SATA) 數據線作為內部儲存
(SATA2_4: 見第 2 頁第 12 項 ) 設置。目前 SATAII 界面理論
(SATA2_5: 見第 2 頁第 11 項 ) 上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII/SATA3 硬
( 選配 ) 盤或者主板上的 SATAII/
SATA3 接口。
Serial ATA3 接口 這裡有六組 Serial ATA3
(SATA3_0: 見第 2 頁第 16 項 ) (SATA3) 接口支持 Serial
(SATA3_1: 見第 2 頁第 15 項 ) (SATA) 數據線作為內部儲存
(SATA3_M1: 見第 2 頁第 18 項 ) 設置。目前 SATA3 界面理論
(SATA3_M2: 見第 2 頁第 17 項 ) 上可提供高達 6.0Gb/s 的數
(SATA3_M3: 見第 2 頁第 20 項 ) 據傳輸速率。
(SATA3_M4: 見第 2 頁第 19 項 )
2.9 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
軟驅接頭
（33 針 FLOPPY1）
( 見第 2 頁第 37 項 )
注意 : 請確保數據線標紅色斑紋的一邊插入連接器第 1 針腳 (Pin1) 的位置。
將標示紅色斑紋的一邊插入第 1 針腳 (Pin1)
Serial ATA (SATA) 請將 SATA 電源線黑色的一端
電源線 連接到 SATA 驅動器的電源接
( 選配 ) 口。然后將 SATA 電源線白色
的一端連接到電源適配器的電源
接口。
連接到電源
適配器
連接到 SATA 硬盤
電源接口
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
