ASRock P67 Extreme6 Motherboard
Türkçe
SATA HDD güç konektörüne
bağlama
güç kaynağına bağlama

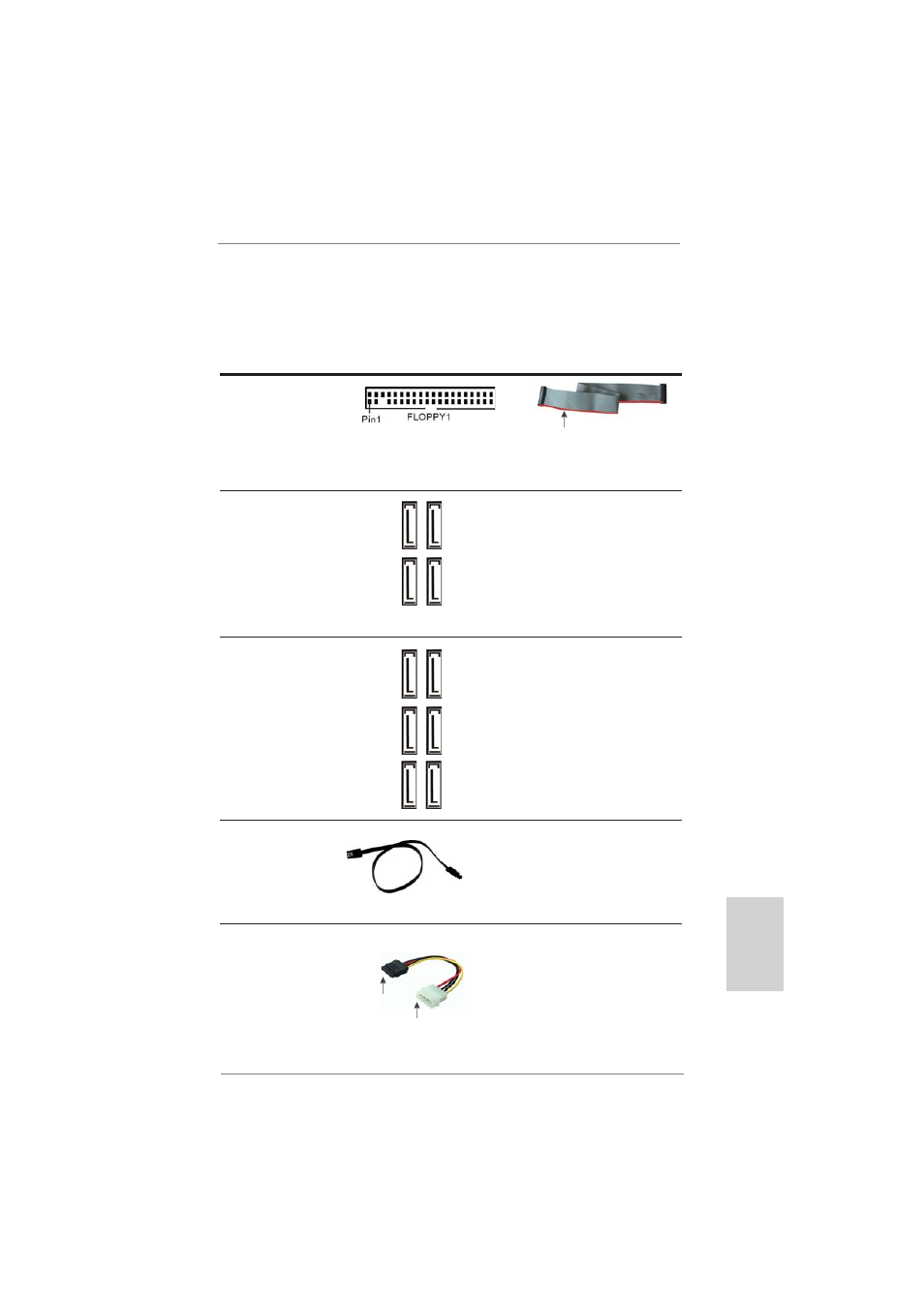

2.9 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Disket Konektörü
(33-pinli DİSKET1)
(bkz. s.2 No. 37)
Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından
emin olun.
Seri ATAII Konektörler Bu dört Seri ATAII (SATAII)
(SATA2_2: bkz. s.2, No. 14) konektör, dahili depolama
(SATA2_3: bkz. s.2, No. 13) cihazları için SATA veri
(SATA2_4: bkz. s.2, No. 12) kablolarını destekler. Geçerli
(SATA2_5: bkz. s.2, No. 11) SATAII arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)
(SATA3_0: bkz. s.2, No. 16) konektör, dahili depolama
(SATA3_1: bkz. s.2, No. 15) cihazları için SATA veri
(SATA3_M1: bkz. s.2, No. 18) kablolarını destekler. Geçerli
(SATA3_M2: bkz. s.2, No. 17) SATA3 arayüzü 6,0 Gb/sn veri
(SATA3_M3: bkz. s.2, No. 20) aktarım hızına izin verir.
(SATA3_M4: bkz. s.2, No. 19)
kırmızı çizgili taraf Pin1'e
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATAII / SATA3 sabit
(İsteğe bağlı) diskine veya anakarttaki
SATAII / SATA3 konektörüne
bağlanabilir.
Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun
(İsteğe bağlı) siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
kablosunun beyaz ucunu güç
kaynağının güç konektörüne
bağlayın.
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
