ASRock P67 Extreme6 Motherboard
la banda roja debe quedar en
el mismo lado que el contacto 1

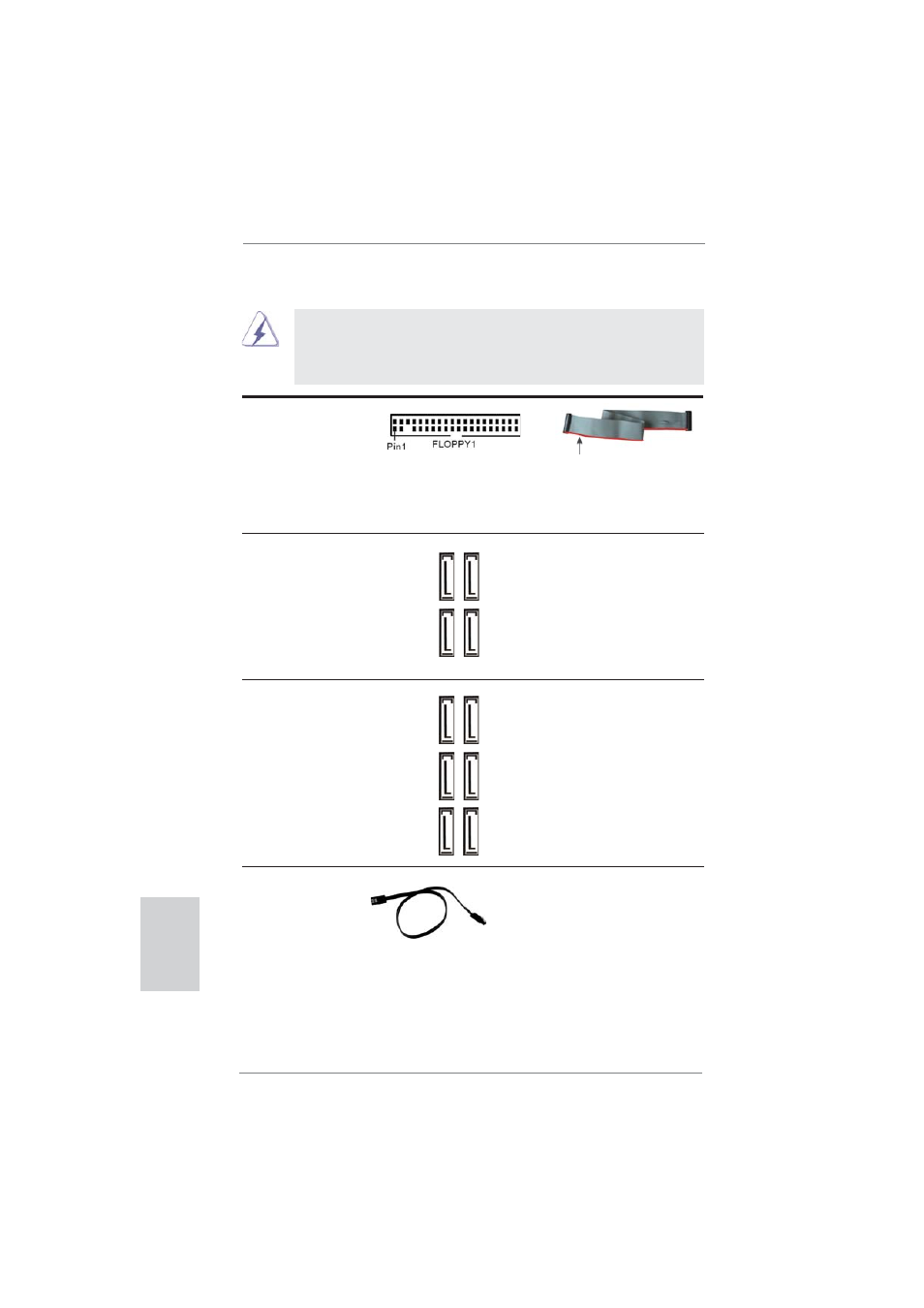

2.9 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, N. 37)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado
que el contacto 1 de la conexión.
Conexiones de serie ATAII Estas cuatro conexiones de
(SATA2_2: vea p.2, N. 14) serie ATAII (SATAII) admiten
(SATA2_3: vea p.2, N. 13) cables SATA para dispositivos
(SATA2_4: vea p.2, N. 12) de almacenamiento internos.
(SATA2_5: vea p.2, N. 11) La interfaz SATAII actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Conexiones de serie ATA3 Estas seises conexiones de
(SATA3_0: vea p.2, N. 16) serie ATA3 (SATA3) admiten
(SATA3_1: vea p.2, N. 15) cables SATA para dispositivos
(SATA3_M1: vea p.2, N. 18) de almacenamiento internos. La
(SATA3_M2: vea p.2, N. 17) interfaz SATAII / SATA3 actual
(SATA3_M3: vea p.2, N. 20) permite una velocidad de
(SATA3_M4: vea p.2, N. 19) transferencia de 6.0 Gb/s.
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATAII / SATA3 o el
conectador de SATAII / SATA3
en esta placa base.
Español
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
