ASRock P67 Extreme6 Motherboard
日本語
シリアル ATAII コネクタ これら 4 本のシリアル ATAII
SATA2_2: (SATAII）コネクタは内蔵スト
ページ 2, アイテム 14 を参照 レーデバイスに使用する SATA
SATA2_3: データケーブルに対応していま
ページ 2, アイテム 13 を参照 す。現在の SATAII インタフェー
SATA2_4: スの最大データ転送速度は
ページ 2, アイテム 12 を参照 3.0 Gb/s です。
SATA2_5:
ページ 2, アイテム 11 を参照
赤い縞模様の側とピン 1

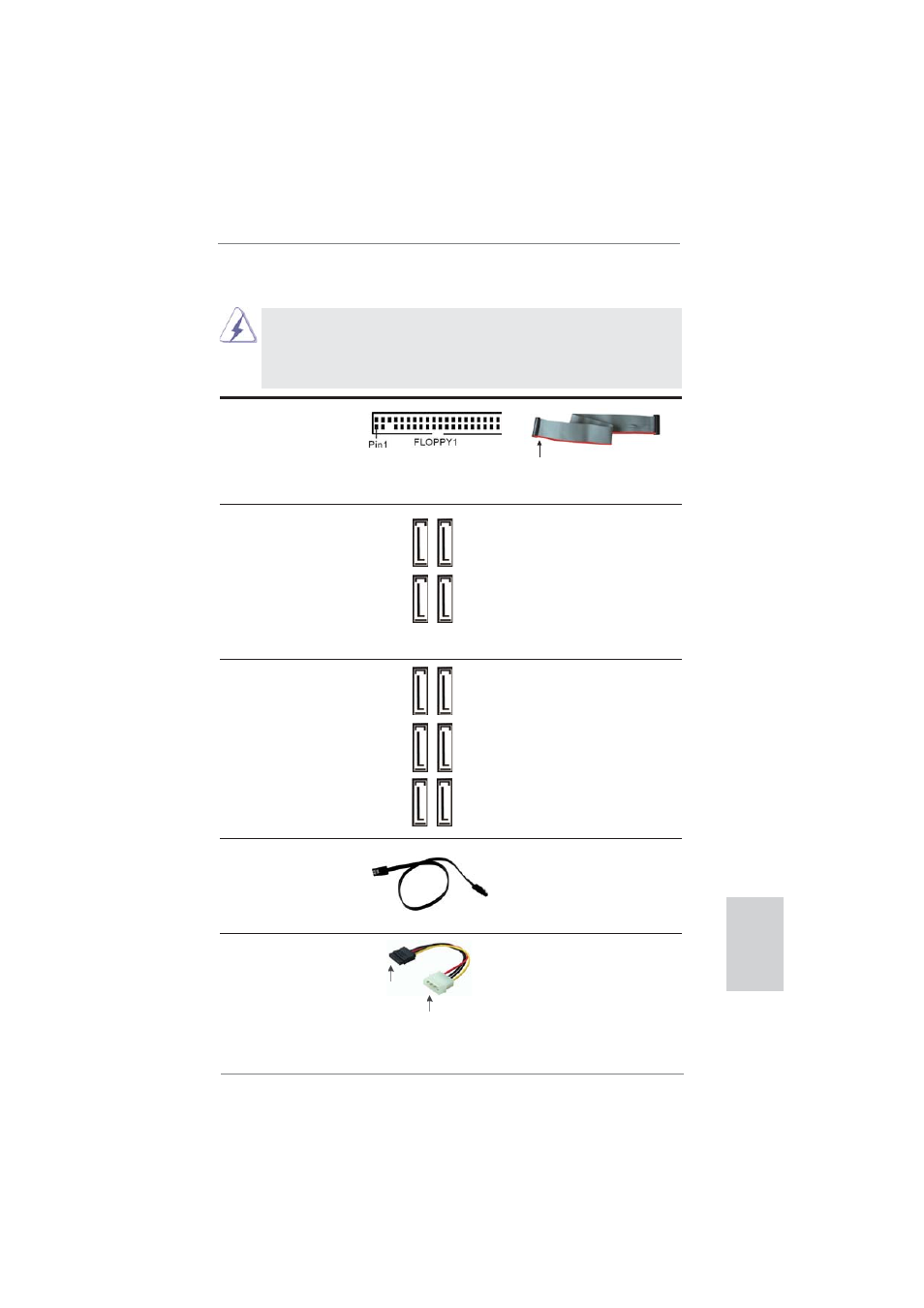

2.9 オンボードのヘッダとコネクタ類
FDD コネクタ
(33 ピン FLOPPY1)
ページ２アイテム 37 参照
注意 : ケーブルの赤い縞模様の側がコネクタのピン 1 側に接続されていることを確認してください。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA3 コネクタ これら 6 本のシリアル ATA3
SATA3_0: ページ 2, アイテム 16 を参照 (SATA3）コネクタは内蔵スト
SATA3_1: ページ 2, アイテム 15 を参照 レーデバイスに使用する SATA
SATA3_M1: ページ 2, アイテム 18 を参照 データケーブルに対応していま
SATA3_M2: ページ 2, アイテム 17 を参照 す。現在の SATA3 インタフェー
SATA3_M3: ページ 2, アイテム 20 を参照 スの最大データ転送速度は
SATA3_M4: ページ 2, アイテム 19 を参照 6.0 Gb/s です。
シリアル ATA（SATA）
データケーブル（オプション） SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII /
SATA3 ハードディスク、または SATAII
/ SATA3 コネクタに接続できます。
シリアル ATA（SATA） SATA 電源ケーブルの黒端を各ドラ
電源ケーブル（オプション） イブの電源コネクタに接続し、白
端をパワーサプライの電源コネク
タに接続してください。
パワーサプラ
イに接続
SATA HDD 電源
コネクタに接続
SA
TA2_3 SA
TA2_5
SA
TA2_2 SA
TA2_4
SA
TA3_M4 SA
TA3_M2 SA
TA3_1
SA
TA3_M3 SA
TA3_M1 SA
TA3_0
