88
ASRock Z68M-ITX/HT Motherboard

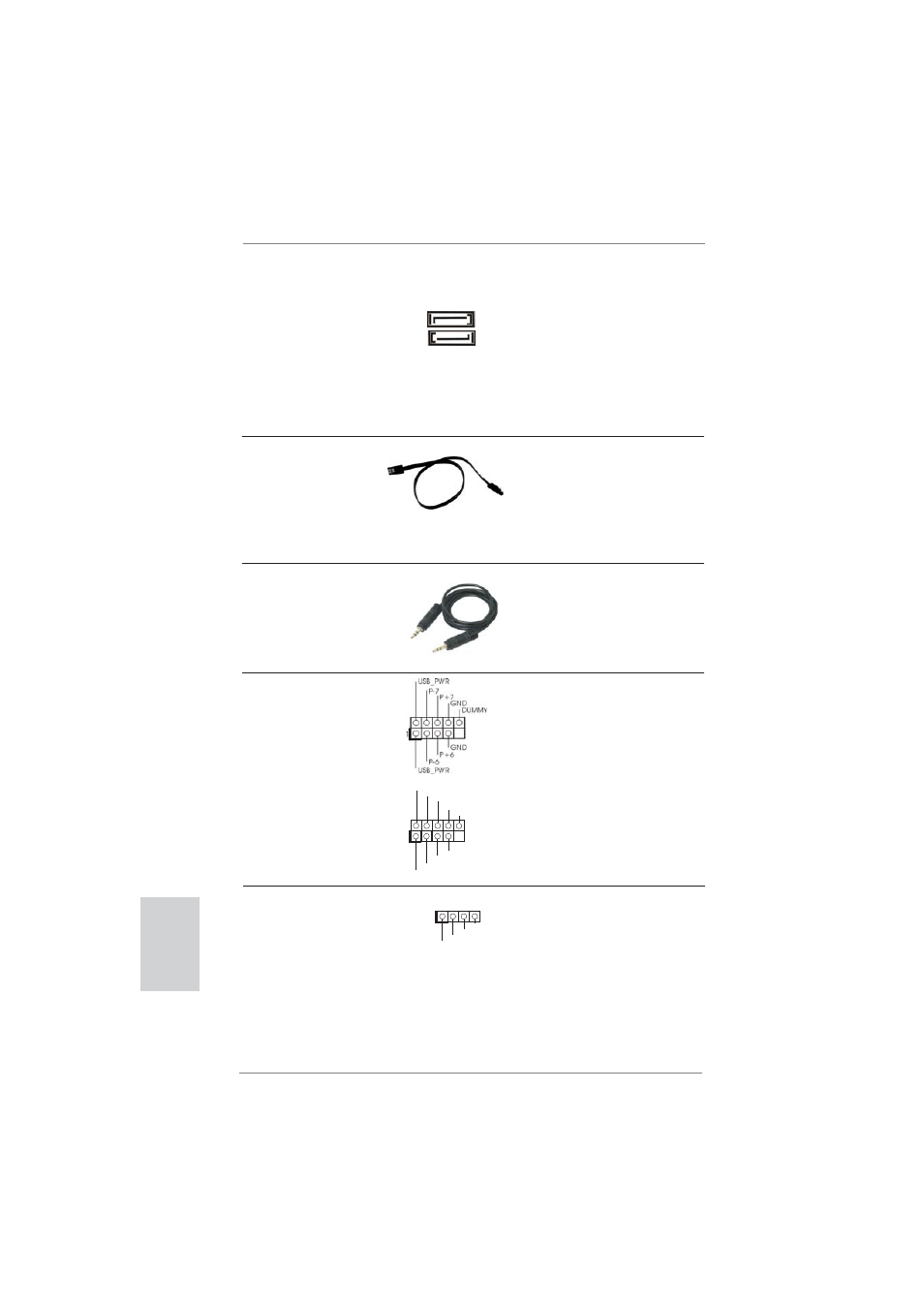

Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 11) вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 9)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Ру
сский
1
ATX+5VSB
IRTX
GND
IRRX
Датчик пользовательского инфракрасного модуля Датчик можно использовать для
(4-контактный CIR1) подключения дистанционный
(см. стр. 2, п. 10) приемник.
аудиокабель с 3,5-мм штекерами 3,5-мм разъем на любом конце
(дополнительно) аудиокабеля можно подключить
к портативному аудиоустройству,
такому как MP3-плеер или
мобильный телефон, либо к порту
линейного входа компьютера.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATAII / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Разъемы Serial ATA3 Два соединителя Serial ATA3
(SATA_0 (PORT 0), см. стр. 2, п. 3) предназначаются для
(SATA_1 (PORT 1), см. стр. 2, п. 2) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
SATA_1 (PORT 1)
SATA_0 (PORT 0)
