ASRock Z68M-ITX/HT Motherboard
繁體中文
默認設置 清除 CMOS
1.3 跳線設置

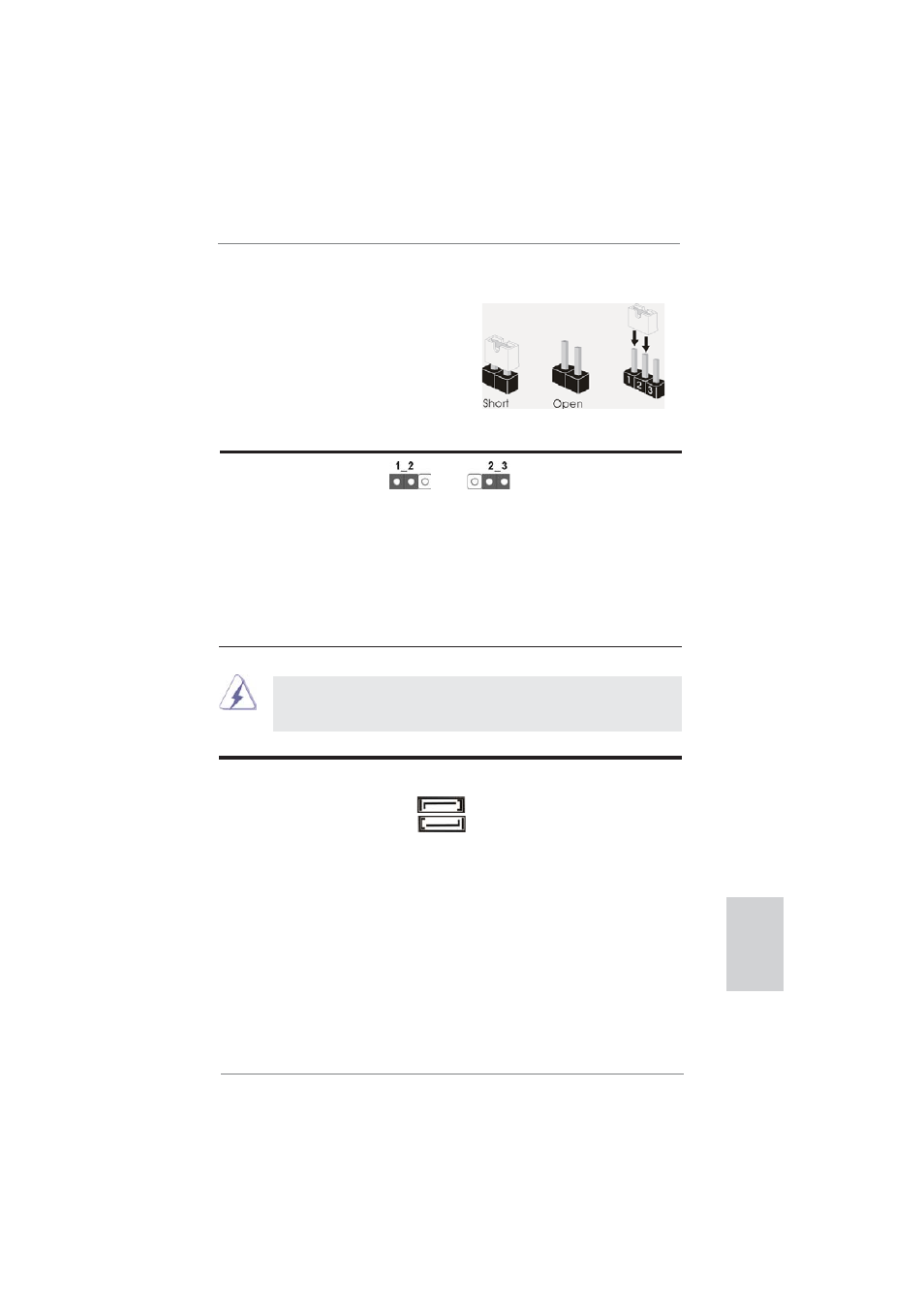

插圖所示的就是設置跳線的方法。當跳線
帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短
接＂。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路＂。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接＂。
接腳 設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 6 項 )
註： C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設
定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳
線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除
CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS
清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間及使用者
預設設定檔才會清除。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
Serial ATAII 接口 這裡有兩組 Serial ATAII
(SATA_2 (PORT 4): 見第 2 頁第 4 項 ) (SATAII) 接口支援 SATA 數據
(SATA_3 (PORT 3): 見第 2 頁第 5 項 ) 線作為內部儲存設置。
目前 SATAII 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
SATA_3 (PORT 3)
SATA_2 (PORT 4)
