126
ASRock Z68M-ITX/HT Motherboard

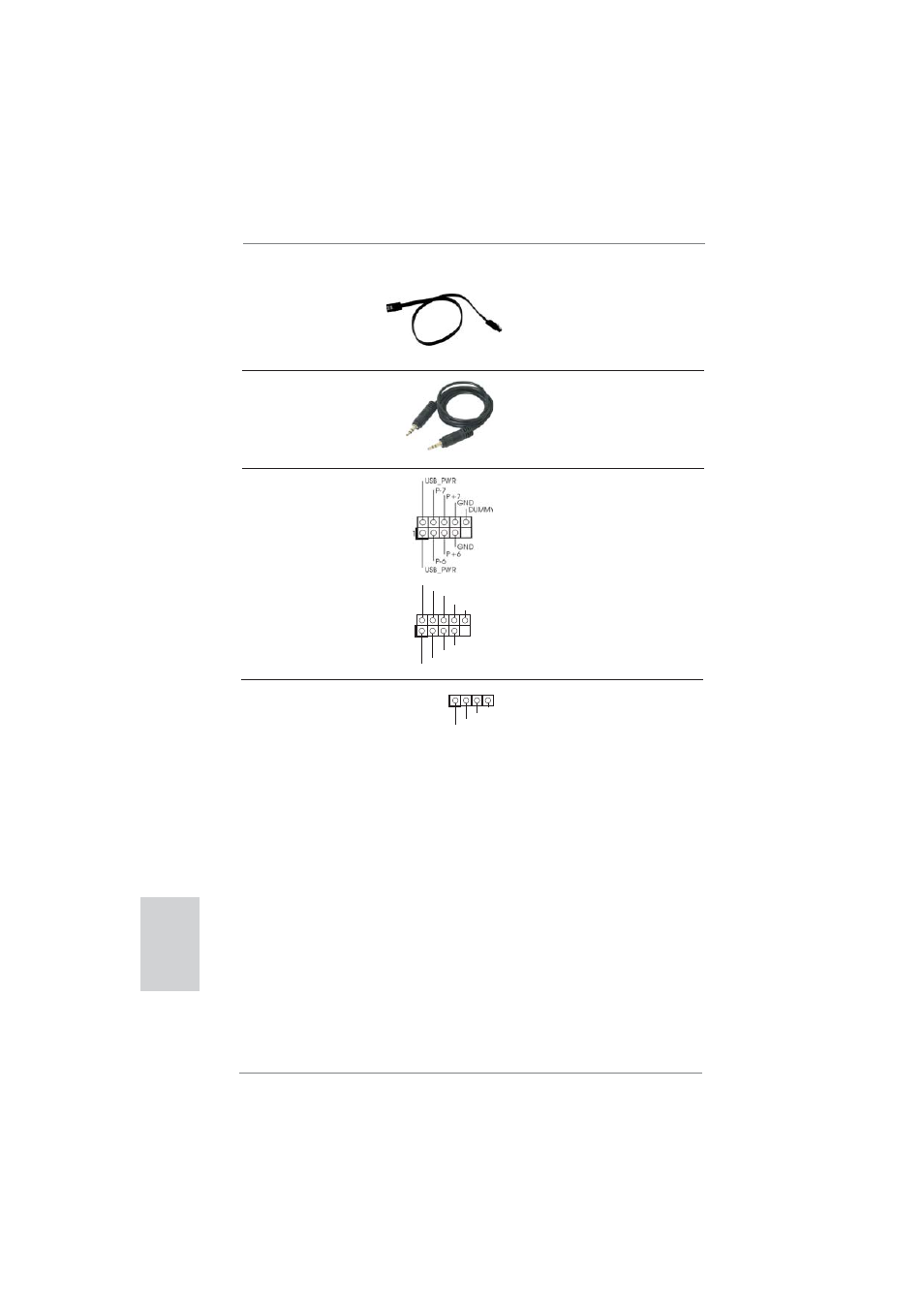

USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 11 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
(9 ピン USB8_9) USB 2.0 ポートをサポートできま
ページ２, アイテム 9 を参照 す。
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
日本語
1
ATX+5VSB
IRTX
GND
IRRX
コンシューマー赤外線モジュールヘッダー このヘッダーは、 リモコン受光部
(4 ピン CIR1) の接続に使用することができます。
ページ２, アイテム 10 を参照
3.5mm オーディオケーブル 3.5mm オーディオケーブルのいずれか
（オプション） の端を MP3 プレーヤーや携帯電話、
または PC のラインインポートなどの、
ポータブルオーディオデバイスに接続
できます。
シリアル ATA（SATA）
データケーブル（オプション） SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII /
SATA3 ハードディスク、または SATAII
/ SATA3 コネクタに接続できます。
