112

ASRock Z68M-ITX/HT Motherboard

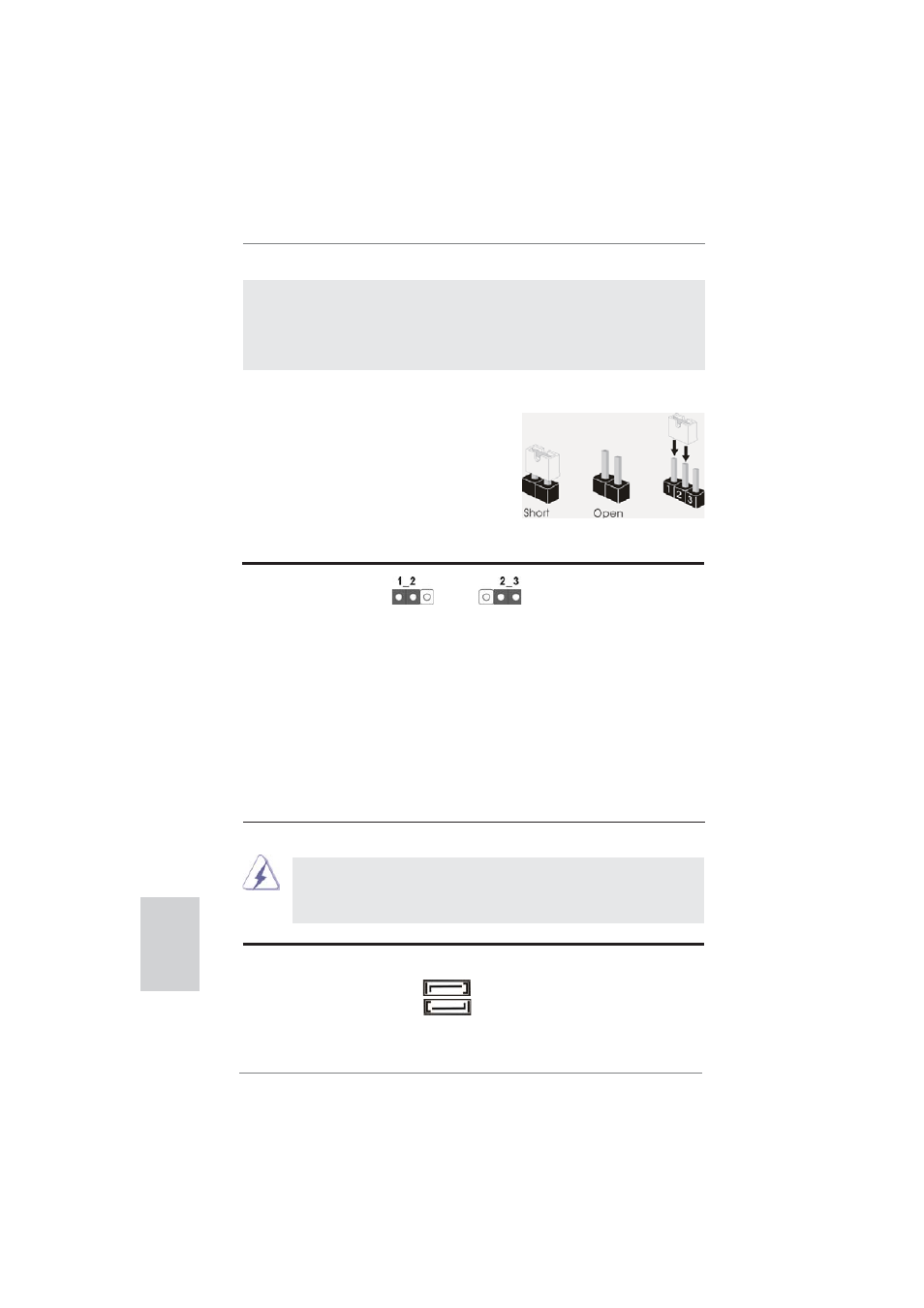

1.3 점퍼 셋팅

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 .

점퍼 캡이 핀 위에 있을 때 , 점퍼는

“ 쇼트 ” 입니다 .

점퍼 캡이 핀 위에 없을 때 점퍼는

“ 오픈 ” 입니다 .

그림은 3 개의 핀 중 1-2 번 핀이

“ 쇼트 ” 임을

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을

보여주는 것입니다 .

점퍼

세팅

CMOS 초기화

(CLRCMOS1, 3 핀 점퍼 )

(2 페이지 , 6 번 항목 참조 )

참고 : CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 .

시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원

공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해

야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프

로파일 삭제됩니다 .

CMOS 삭제

기본 설정

한 국 어

1.4 온보드 헤더 및 커넥터

주의 !

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마

세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 !

콘넥터

그림

설명

시리얼 ATAII 커넥터

2 개의 시리얼 ATAII

(SATA_2 (PORT 4):

(SATA) 커넥터는 내부 저장 장

2 페이지 , 4 번 항목 참조 )

치용 SATA 데이터 케이블을

(SATA_3 (PORT 3):

지원합니다 . 커넥터가 내부

2 페이지 , 5 번 항목 참조 )

기억 장치용 SATA 케이블을

지원합니다 . 현재의 SATAII

SATA_3 (PORT 3)

SATA_2 (PORT 4)

면 EuP 지원 마더보드 및 EuP 지원 전원공급장치가 필요합니다 . 인

텔 (Intel) 의 제안에 따르면 EuP 지원 전원공급장치는 5V 대기 전력

효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충

족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치

제조업체에 자세한 사항을 문의하시기 바랍니다 .
