Italiano – ASRock Z68M-ITX__HT User Manual
Page 62
62
ASRock Z68M-ITX/HT Motherboard

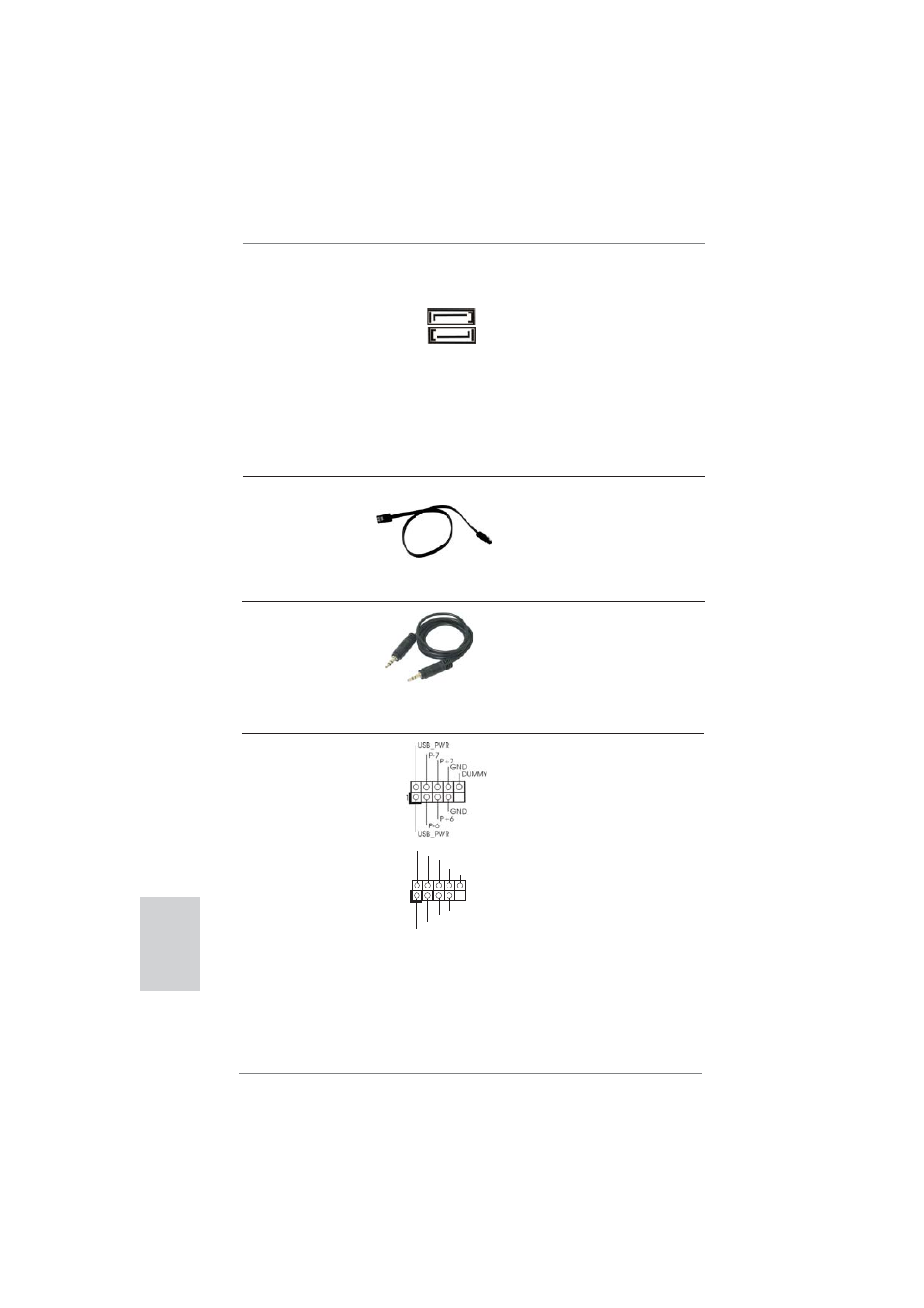

Collettore USB 2.0
Oltre alle quattro porte USB 2.0
(9-pin USB6_7)
predefi nite nel pannello I/O, la
(vedi p.2 Nr. 11)
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 9)
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
Italiano
Cavo audio da 3,5 mm
Una delle estremità del cavo
(Opzionale)
audio da 3,5 mm può essere
collegata ai dispositivi audio
portatili come lettori MP3 o
cellulari, oppure alla porta
Line-in del computer.
Cavi dati Serial ATA (SATA)
Una o altra estremità del cavo
(Opzionale)
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina
base.
Connettori Serial ATA3
Questi due connettori Serial
(SATA_0 (PORT 0): vedi p.2 Nr. 3)
ATA3 (SATA3) supportano cavi
(SATA_1 (PORT 1): vedi p.2 Nr. 2)
dati SATA per dispositivi di
immagazzinamento
interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
trasferimento
dati
fi no a
6.0 Gb/s.
SATA_1 (PORT 1)
SATA_0 (PORT 0)
