204
ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
日本語

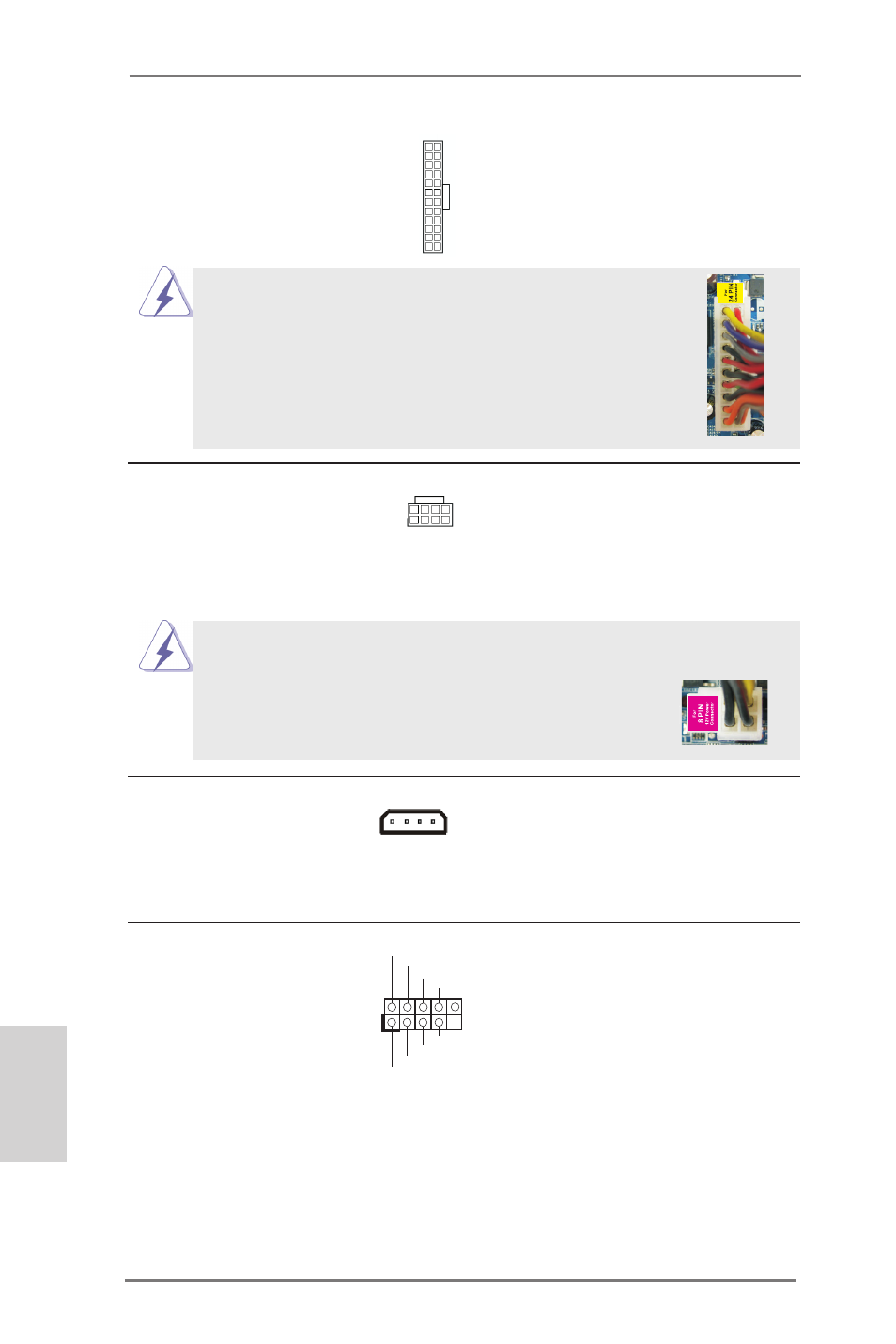

20 ピン ATX 電源装置の取り付け
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ２, アイテム 14 を参照
12
1
24
13
12
1
24
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されてお
り、従来の 20 ピン ATX 電源装置を採用している場合でも作動し
ます。20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と
共に電源装置にプラグを差し込みます。
このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX
12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin
5 とともに差し込んでください。
4-Pin ATX 12V 電源の取り付け
ATX 12V コネクタ このコネクタには CPU に Vco 電
(8 ピン ATX12V1) 源を供給できるように、ATX 12V
ページ２, アイテム 6 を参照 プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、
電源は正しく供給されません。
SLI/XFIRE 電源コネクタ
(4 ピン SLI/XFIRE_POWER1)
ページ２, アイテム 49 を参照
このコネクタを使用する必要はあり
ませんが、2 つのグラフィックスカ
ードがこのマザーボードに同時に差し
込まれているとき、ハードディスク
の電源コネクタに接続してください。
8 5
4 1
8 5
4 1
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
IEEE 1394 ヘッダ I/O パネルには、デフォルトの 1
(9 ピン FRONT_1394) つの IEEE 1394 ポート以外に、
ジ２, アイテム 38 を参照 このマ ペー ザーボードに 1 つの
IEEE 1394 ヘッダが搭載されてい
ます。それぞれの IEEE 1394
ヘッダは 1 つの IEEE 1394
ポートをサポートできます。
SLI/XFIRE_POWER1
