ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Italiano

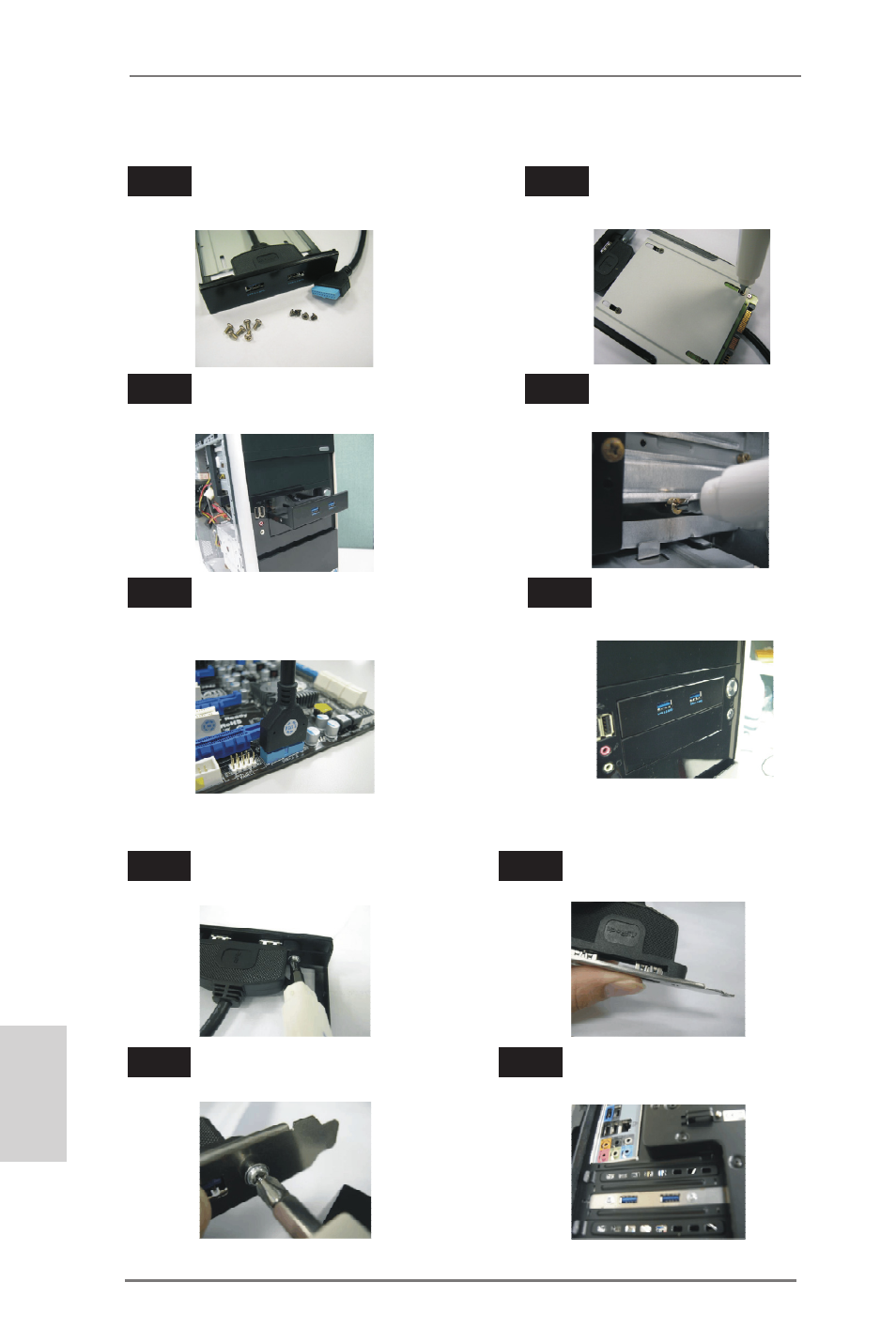

Guida di installazione del supporto USB 3.0 posteriore
Collegare il cavo USB 3.0 e il
supporto USB 3.0 posteriore. Svitare le due viti dal pannello USB 3.0
anteriore.
Inserire il supporto USB 3.0
posteriore nel telaio. Avvitare le due viti nel supporto USB 3.0
posteriore.
Punto 1
Punto 4
Punto 2
Punto 3
Guida all’installazione del pannello frontale USB 3.0
Installare il pannello frontale USB 3.0
nell’alloggio unità 2,5” del telaio.
Il pannello frontale USB 3.0 è pronto
all’uso. Collegare il cavo del pannello frontale
USB 3.0 al connettore USB 3.0 (USB3_4_5)
della scheda madre.
Fissare il pannello frontale USB 3.0
all’alloggio unità usando sei viti telaio.
Preparare il pannello frontale USB 3.0 fornito
in dotazione, quattro viti HDD e sei viti telaio. Punto 1 Fissare l’unità HDD/SSD 2,5” al pannello
frontale USB 3.0 usando quattro viti HDD.
Punto 3
Punto 5
Punto 2
Punto 4
Punto 6
