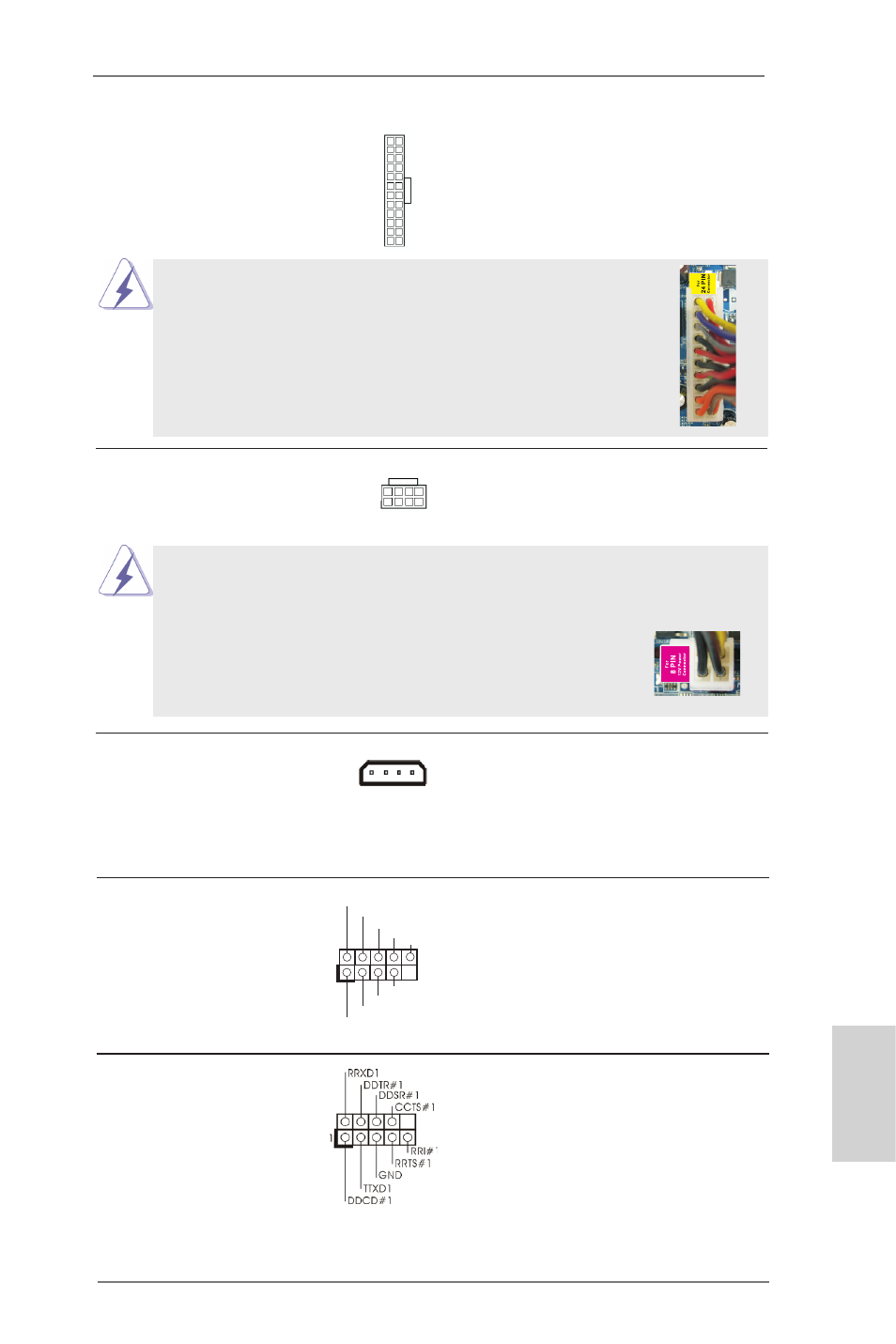

ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 14)
12
1
24
13
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
12
1
24
13
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(8-pinli ATX12V1)
kaynağını bu konektöre
(bkz. s.2 No. 6 ve 6) bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
4-Pinli ATX 12V Güç Kaynağını Takma
SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç
(4-pinli SLI/XFIRE_PWR1) kaynağını bu konektöre
(bkz. s.2 No. 49) bağlayın.
8 5
4 1
8 5
4 1
IEEE 1394 Fişi Bu anakartta G/Ç panelindeki
(9-pinli FRONT_1394) bir varsayılan IEEE 1394 portu
(bkz. s.2 No. 38) nun yanı sıra, bir IEEE 1394 fiş
(FRONT_1394) de bulunur. Bu
IEEE 1394 fişi bir IEEE 1394
portunu destekler.
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
Seri port Fişi Bu COM1 fişi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 40)
SLI/XFIRE_POWER1
