ASRock X79 Extreme6/GB / X79 Extreme6 Motherboard
Ру
сский
(3-контактный CPU_FAN2)
(см. стр. 2, п. 8)
8 5
4 1

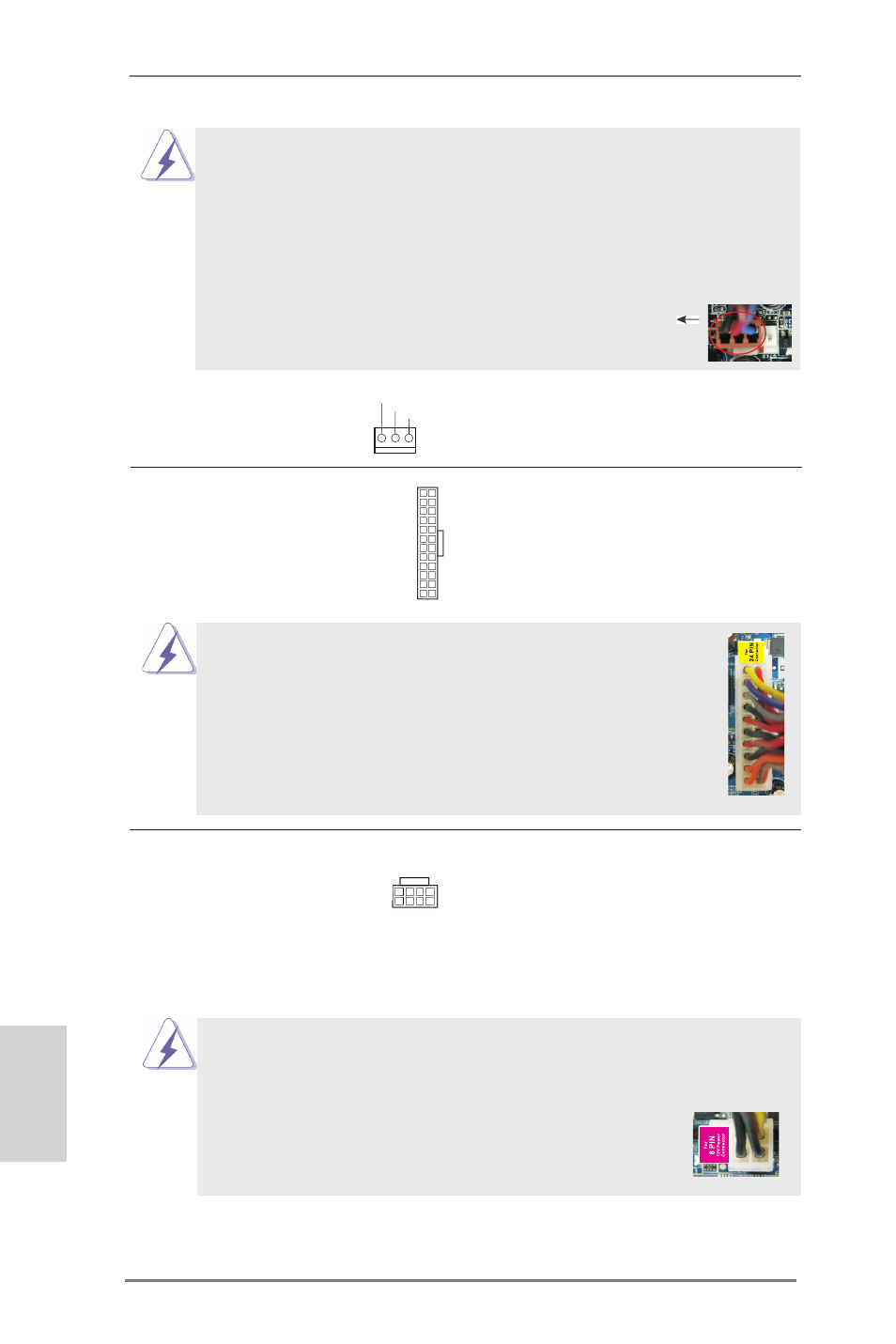

Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1) кабель питания ATX.
(см. стр. 2, п. 14)
12
1
24
13
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
12
1
24
13
Колодка питания 12V-ATX Обратите внимание, что к этому
(8-контактный ATX12V1) разъему необходимо подключить
(см. стр. 2, п. 6) вилку блока питания ATX 12 В,
чтобы обеспечить достаточную
мощность электропитания. В
противном случае включение
системы будет невозможно.
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
ATX С 4-Pin 12V Установка Электропитания
8 5
4 1
GND
+12V
CPU_FAN_SPEED
Данная материнская плата поддерживает вентиляторы процессора с
4-контактным разъемом (функция тихого режима вентилятора), однако
вентиляторы с 3-контактным разъемом также будут успешно работать, хотя
функция управления скоростью вращения вентилятора окажется
недоступной. Если вы хотите подключить вентилятор процессора с
3-контактным разъемом к разъему вентилятора процессора на данной
материнской плате, для этого следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
