99
X79 Extreme11 Motherboard
HDLED (DEL activité du disque dur):
Connectez ici le voyant DEL d’activité du disque dur sur le panneau
avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en
train de lire ou d’écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un
module de panneau avant consiste principalement en : interrupteur
d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,
voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous
connectez le panneau avant de votre châssis sur cette barrette, vérifiez
bien à faire correspondre les fils et les broches.

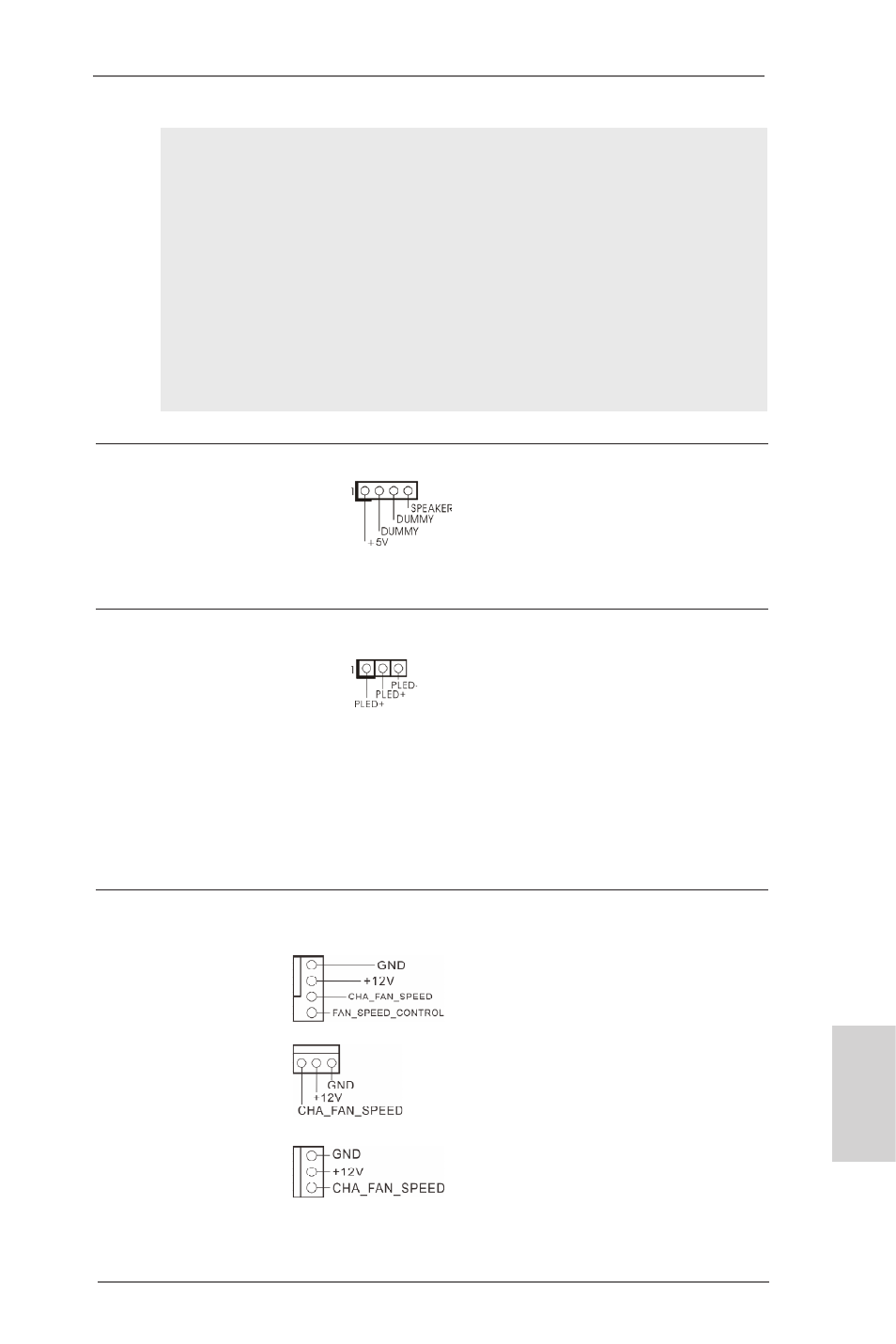

En-tête du haut-parleur Veuillez connecter le
de châssis haut-parleur de châssis sur cet
(SPEAKER1 br. 4) en-tête.
(voir p.2 No. 34)
LED di accensione Collegare il LED di accensione
(PLED1 br. 3) chassi per indicare lo stato di
(voir p.2 Nr. 35) alimentazione del sistema. Il
LED è acceso quando il sistema
è in funzione. Il LED continua a
lampeggiare in stato S1/S3. Il
LED è spento in stato S4 o S5
(spegnimento).
Connecteur du ventilateur de châssis, Branchez les câbles du
d’alimentation et SB ventilateur aux connecteurs
(CHA_FAN1 br. 4) pour ventilateur et faites
(voir p.2 No. 25) correspondre le fil noir à la
broche de terre. CHA_FAN1,
(CHA_FAN2 br. 3)
CHA_FAN2 et CHA_FAN3
(voir p.2 No. 33) prennent en charge la fonction
contrôle du ventilateur.
(CHA_FAN3 br. 3) SB_FAN1 prend en charge la
(voir p.2 No. 15) fonction ventilateur silencieux.
Français
