121
X79 Extreme11 Motherboard

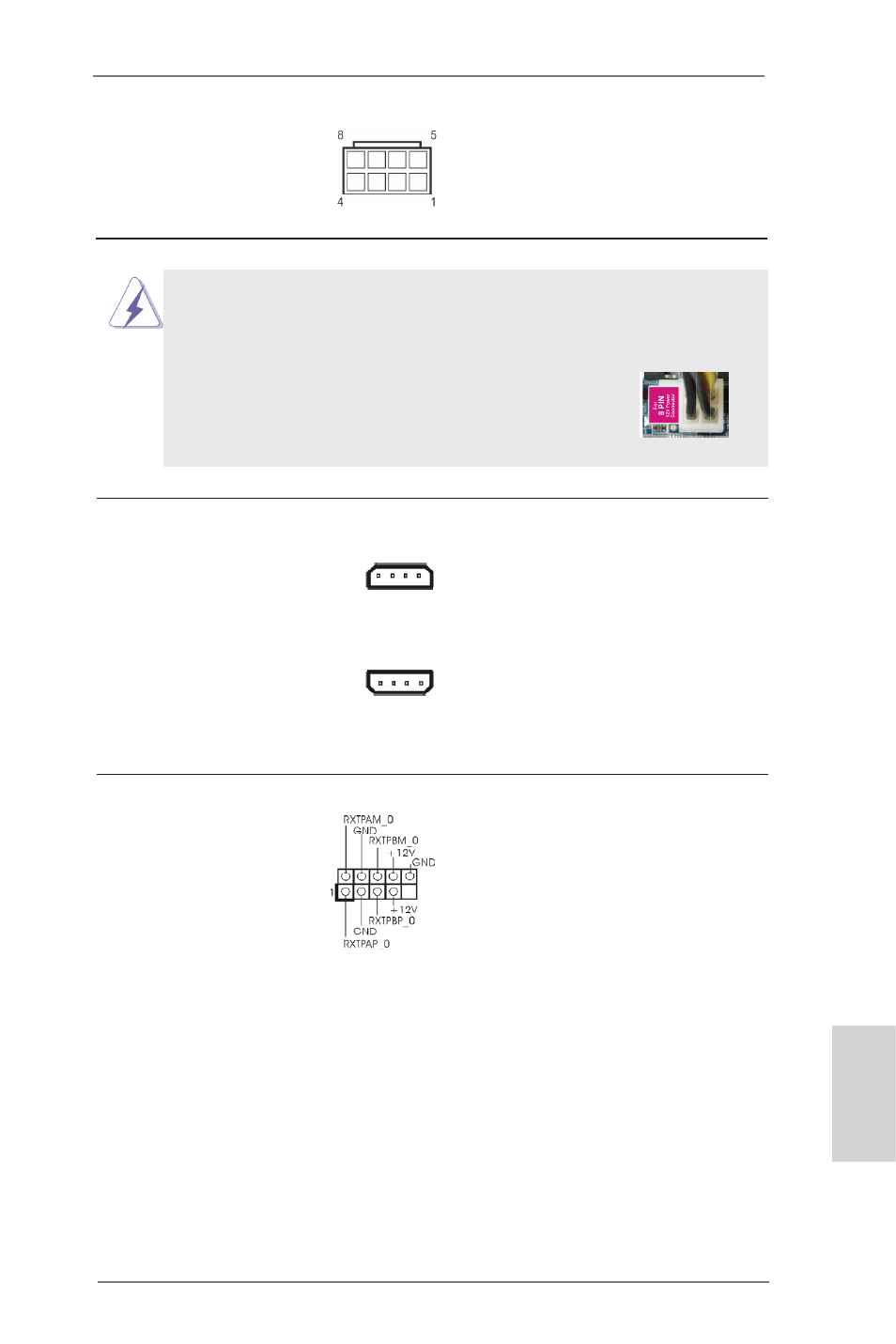

(8-pin ATX12V2)
(vedi p.2 Nr. 4)
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,
l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica
tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,
prego collegare la presa elettrica al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
Connettore alimentazione SLI/XFIRE Non è necessario usare questo
(4-pin SLI/XFIRE_PWR1) connettore, però deve essere
(vedi p.2 Nr. 50) collegatoad un connettore
d’alimentazione disco rigido
quando sulla scheda madre
(4-pin SLI/XFIRE_PWR2) sono installate
(vedi p.2 Nr. 37) contemporaneamente due
schede video.
8 5
4 1
SLI/XFIRE_PWR1
SLI/XFIRE_PWR2
Intestazione IEEE 1394 Accanto alla porta di default
(9-pin FRONT_1394) IEEE 1394 sul pannello I/O, e‘
(vedi p.2 Nr. 40) presente un‘intestazione IEEE
1394 (FRONT_1394) sulla
scheda madre. Questa
intestazione IEEE 1394 puo‘
supportare una porta IEEE
1394.
Italiano
