X79 Extreme11 Motherboard

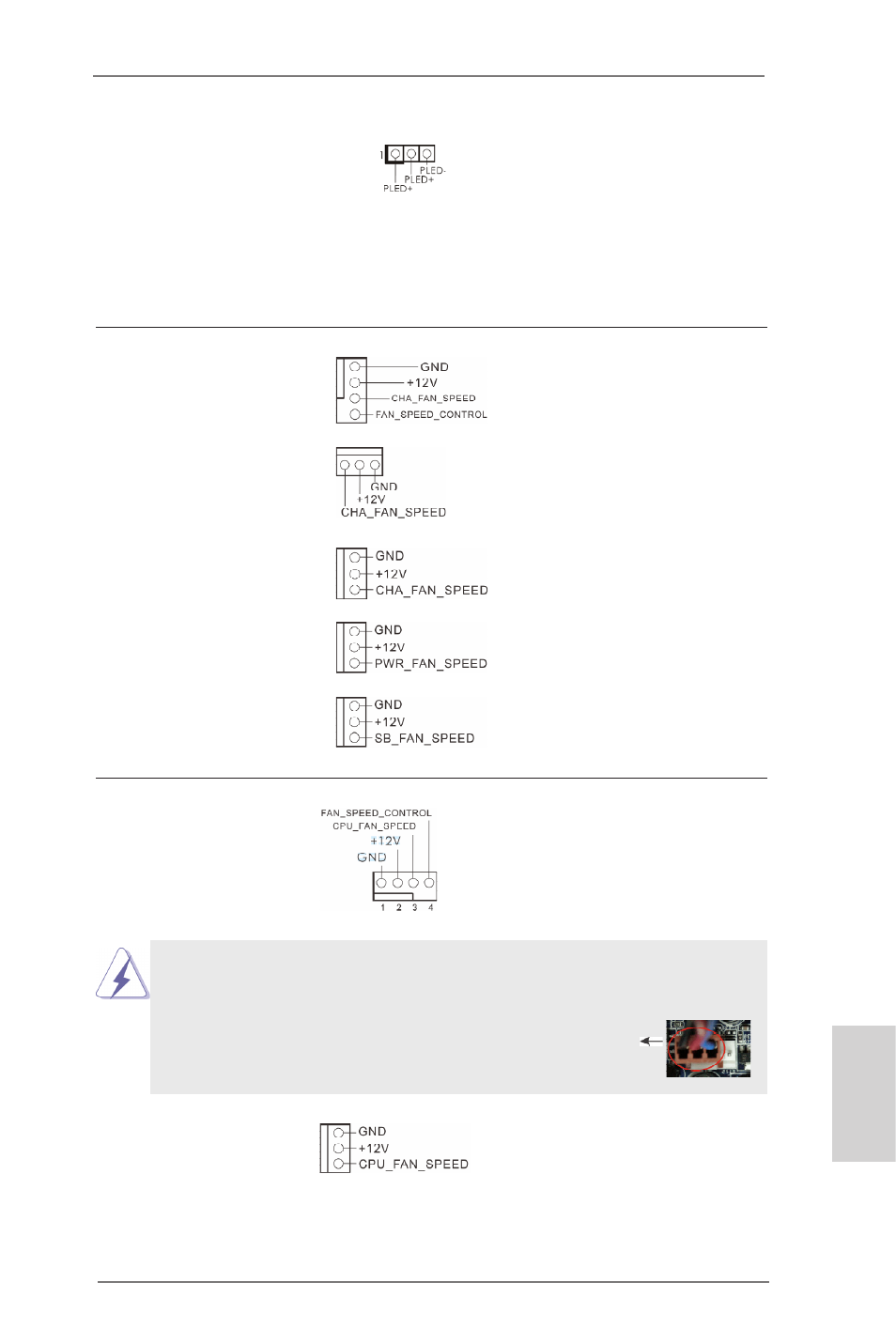

電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1) 続し、システム電源ステータスを示す
ページ２, アイテム 35 を参照 ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S4 ステータス、または S5 ステータス
( 電源オフ ) の場合、LED は消灯します。
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ 2, アイテム 25 を参照 ください。CHA_FAN1/2/3 ファン速度
は、UEFI または AXTU を通して制
(3 ピン CHA_FAN2) 御可能できます。CHA_FAN1、
ページ 2, アイテム 33 を参照 CHA_FAN2 および CHA_FAN3 は、
ファンコントロールをサポートします。
SB_FAN1 は、静音ファンをサポートし
(3 ピン CHA_FAN3) ます。
ページ 2, アイテム 15 を参照
(3 ピン PWR_FAN1)
ページ 2, アイテム 1 を参照
(3 ピン SB_FAN1)
ページ 2, アイテム 16 を参照
CPU ファンコネクタ このコネクタには CPU ファケーブルを
(4 ピン CPU_FAN1) 接続します。黒いコードはアースピンに
ページ 2, アイテム 7 を参照 接続してください。
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、ファ
ン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3 ピン
CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、ピン 1-3
に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
(3 ピン CPU_FAN2)
ページ 2, アイテム 8 を参照
