238
X79 Extreme11 Motherboard

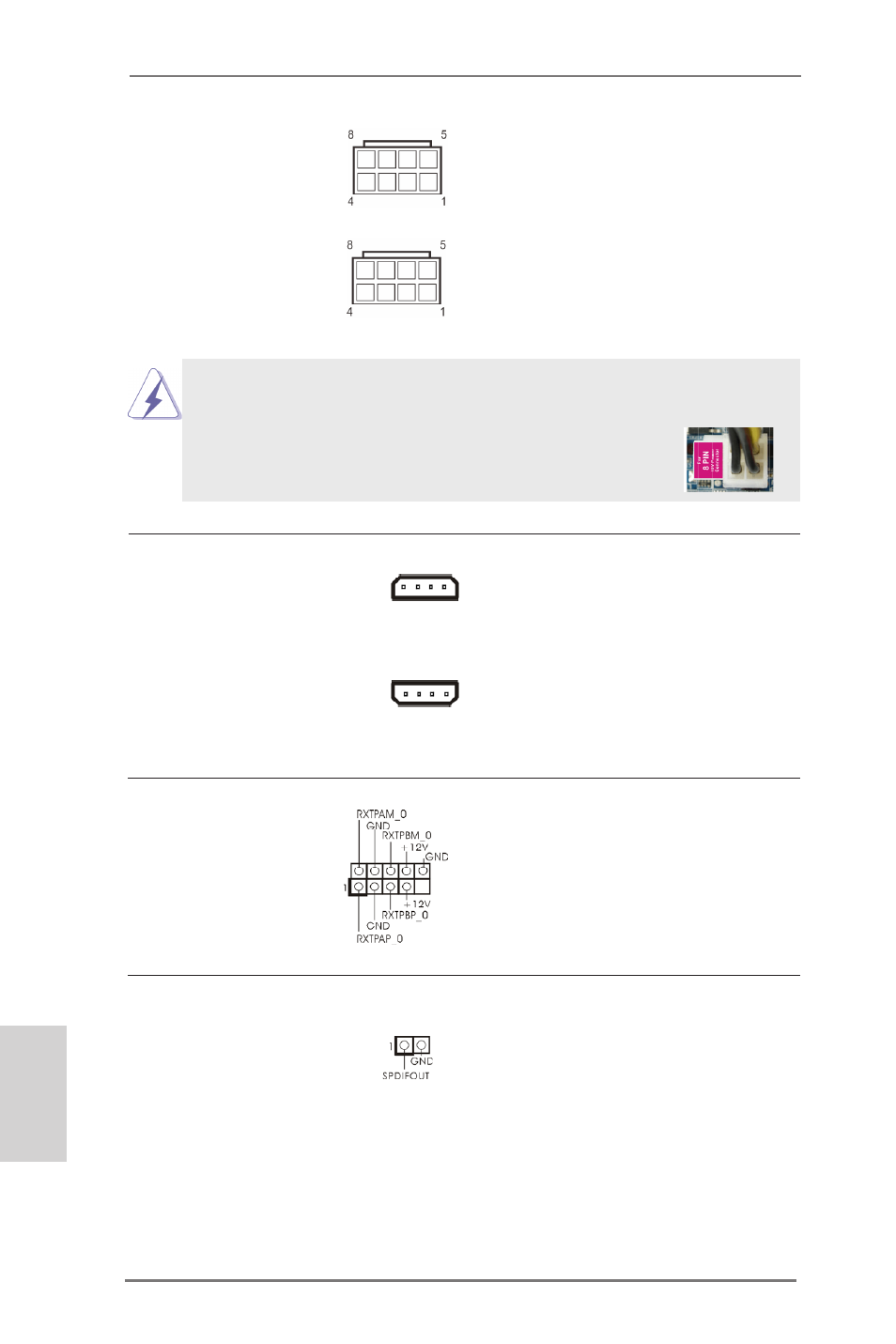

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 接頭 請將一個 ATX 12V 電源供應器接
(8 針 ATX12V1) 到這個接頭。
( 見第 2 頁第 5 項 )
(8 針 ATX12V2)
( 見第 2 頁第 4 項 )
8 5
4 1
SLI/XFIRE 電源接頭 一般不需要使用這個接口，但是
(4 針 SLI/XFIRE_PWR1) 如果主板上同時插入兩塊顯卡時
( 見第 2 頁第 50 項 ) ，請將它連接到硬盤電源接口。
(4 針 SLI/XFIRE_PWR2)
( 見第 2 頁第 37 項 )
IEEE 1394 接口 除了位於 I/O 面板的一個默認
(9 針 FRONT_1394) IEEE 1394 接口之外，這款主板
( 見第 2 頁第 40 項 ) 有一組 IEEE 1394 接針。這組
IEEE 1394 接針可以支持一個
IEEE 1394 接口。
HDMI_SPDIF 接頭 HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1) 音頻輸出至 HDMI 顯卡，支持將
( 見第 2 頁第 42 項 ) 電腦連接至帶 HDMI 的數字電視
/ 投影儀 / 液晶顯示器等設備。
請將 HDMI 顯卡的 HDMI_SPDIF 接
口連接到這個接頭。
SLI/XFIRE_PWR1
SLI/XFIRE_PWR2
簡體中文
