163
X79 Extreme11 Motherboard

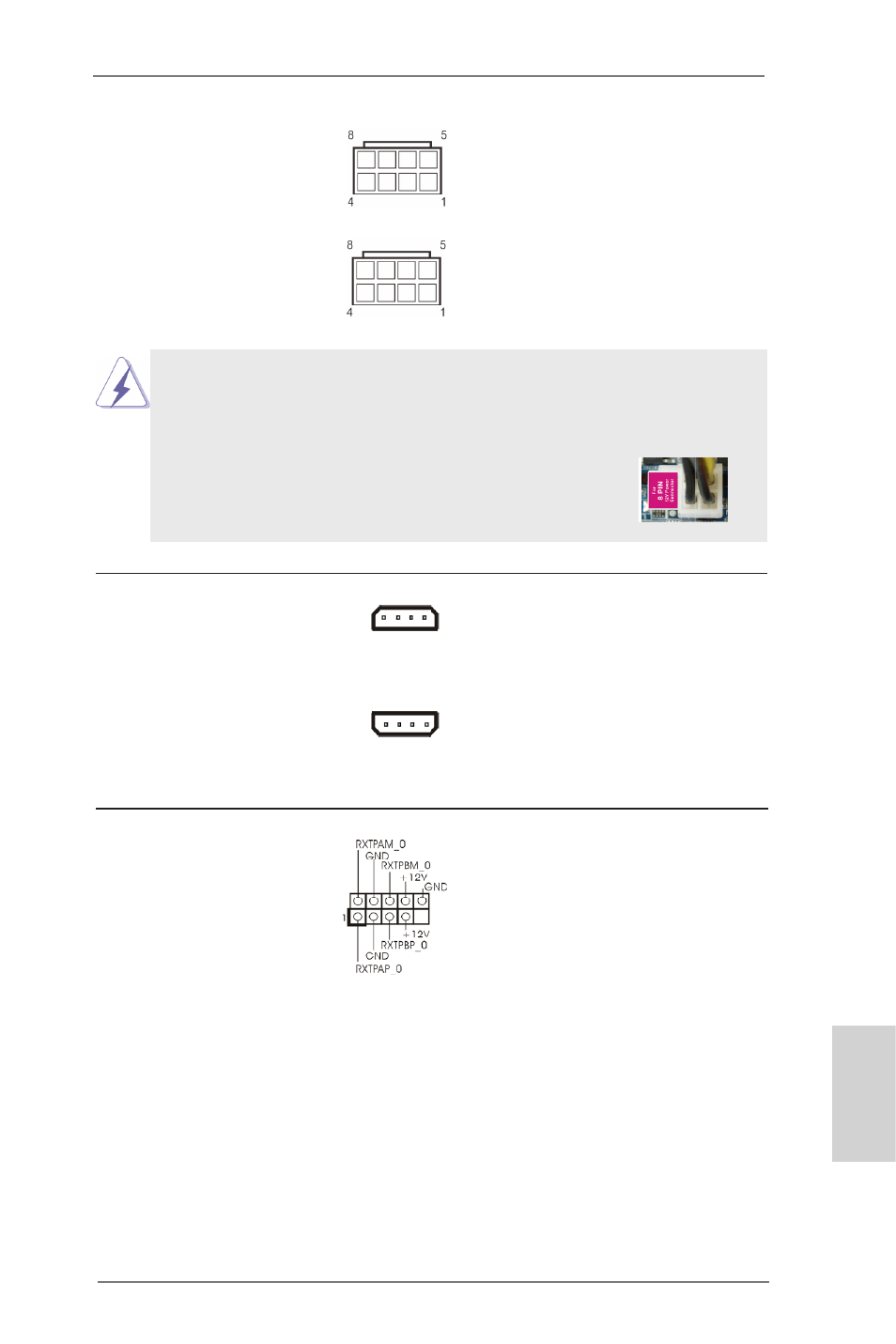

Колодка питания 12V-ATX Подключите к этой колодке
(8-контактный ATX12V1) кабель питания ATX 12V.
(см. стр. 2, п. 5)
(8-контактный ATX12V2)
(см. стр. 2, п. 4)
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
ATX С 4-Pin 12V Установка Электропитания
8 5
4 1
Разъем питания SLI/XFIRE Данный разъем использовать не
(4-контактный SLI/XFIRE_PWR1) обязательно, но его следует
(см. стр.2, п. 50) подключить к разъему питания
жесткого диска, если в системную
плату одновременно установлены
(4-контактный SLI/XFIRE_PWR2) две видеокарты.
(см. стр.2, п. 37)
SLI/XFIRE_PWR1
SLI/XFIRE_PWR2
Колодки IEEE 1394 Помимо четырех портов IEEE
(9-контактный FRONT_1394) 1394 на панели ввода-вывода
(см. стр. 2, п. 40) имеются две группы контактов
на материнской плате для
подключения двух
дополнительных портовIEEE 1394
каждая.
Ру
сский
