228
ASRock 990FX Extreme4 Motherboard
1. ハイディフィニションオーディオはジャックセンシングをサポー
トしますが、正しく機能するためにシャーシのパネルワイヤが
HAD をサポートする必要があります。このマニュアルとシャー
シのマニュアルの指示に従って、システムを取り付けてくださ
い。
2. AC’97 オーディオパネルを使用する場合、次のように前面パ
ネルのオーディオヘッダに取り付けてください。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を
OUT2_L に接続します。

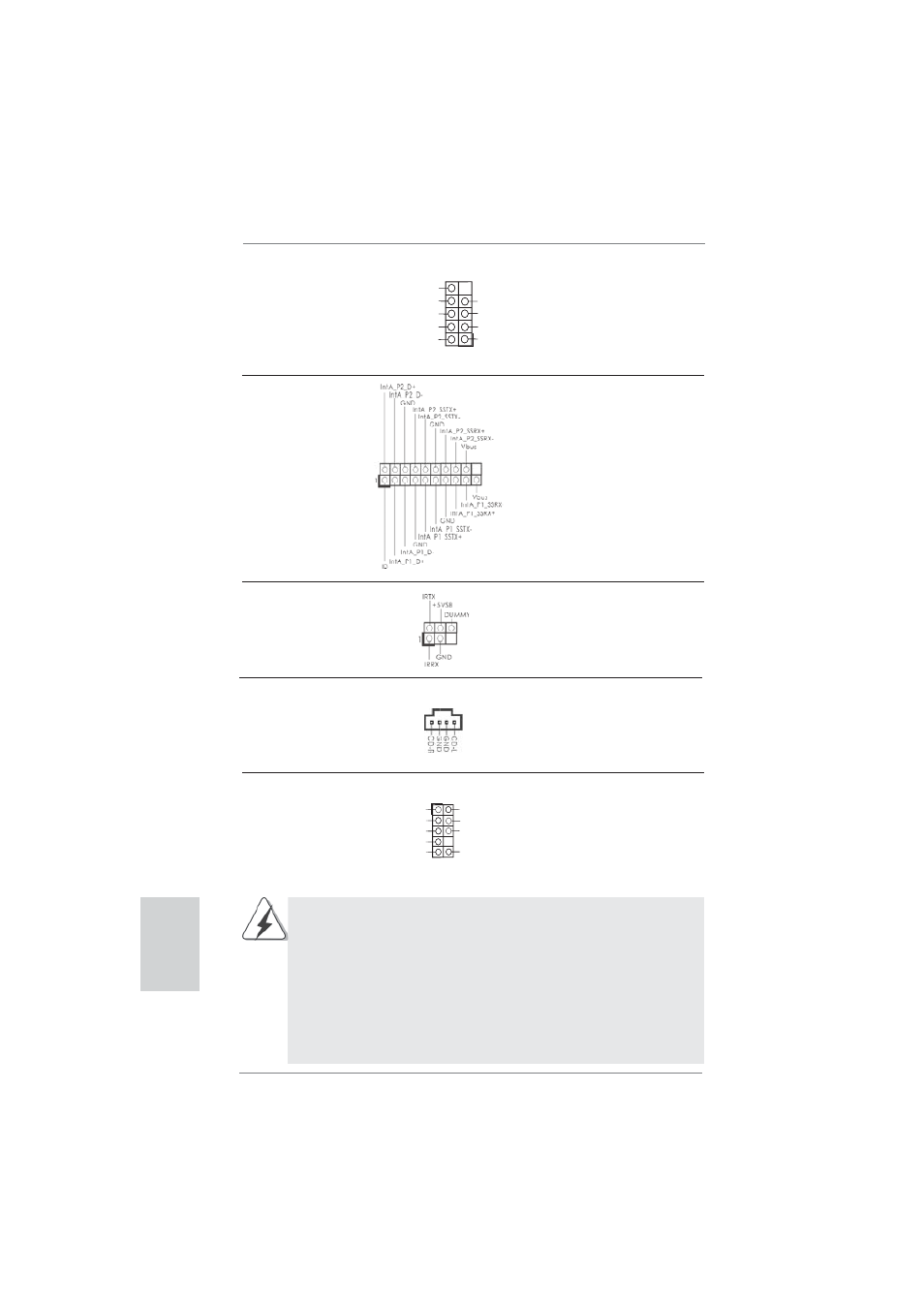

フロントオーディオパネルコネクタ このコネクタは、オーディオ機器
(9 ピン HD_AUDIO1) との便利な接続とコントロールを
ページ２, アイテム 43 を参照 可能にするフロンとオーディオパ
ネルのためのインターフェイスで
す。
日本語
P-9
P+9
GND
DUMMY
USB_PWR USB_PWR
P-8
P+8
GND
1
(9 ピン USB8_9)
ページ２, アイテム 13 を参照
USB 3.0 ヘッダ I/O パネル上にあるデフォルトの USB
(19 ピン USB3_0_1) 3.0 ポート 2 基に加え、USB 3.0
ページ２, アイテム 28 を参照 ヘッダが本マザーボードについてい ま
す。この USB 3.0 ヘッダは USB 3.0
ポート 2 基をサポートできます。
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信
(5 ピン IR1) モジュールに対応します。
ページ２, アイテム 44 を参照
CD1
内部オーディオコネクタ このコネクタを使うと、CD-
(4 ピン CD1) ROM、DVD-ROM、TV チュー
ページ 2, アイテム 42 を参照 ナーカード、MPEG カードといっ
た音楽ソースからステレオオー
ディオ入力を受信できます。
J_SENSE
OUT2_R
MIC2_R
MIC2_L
OUT_RET OUT2_L
MIC_RET
GND
PRESENCE#
1
