179
ASRock 990FX Extreme4 Motherboard

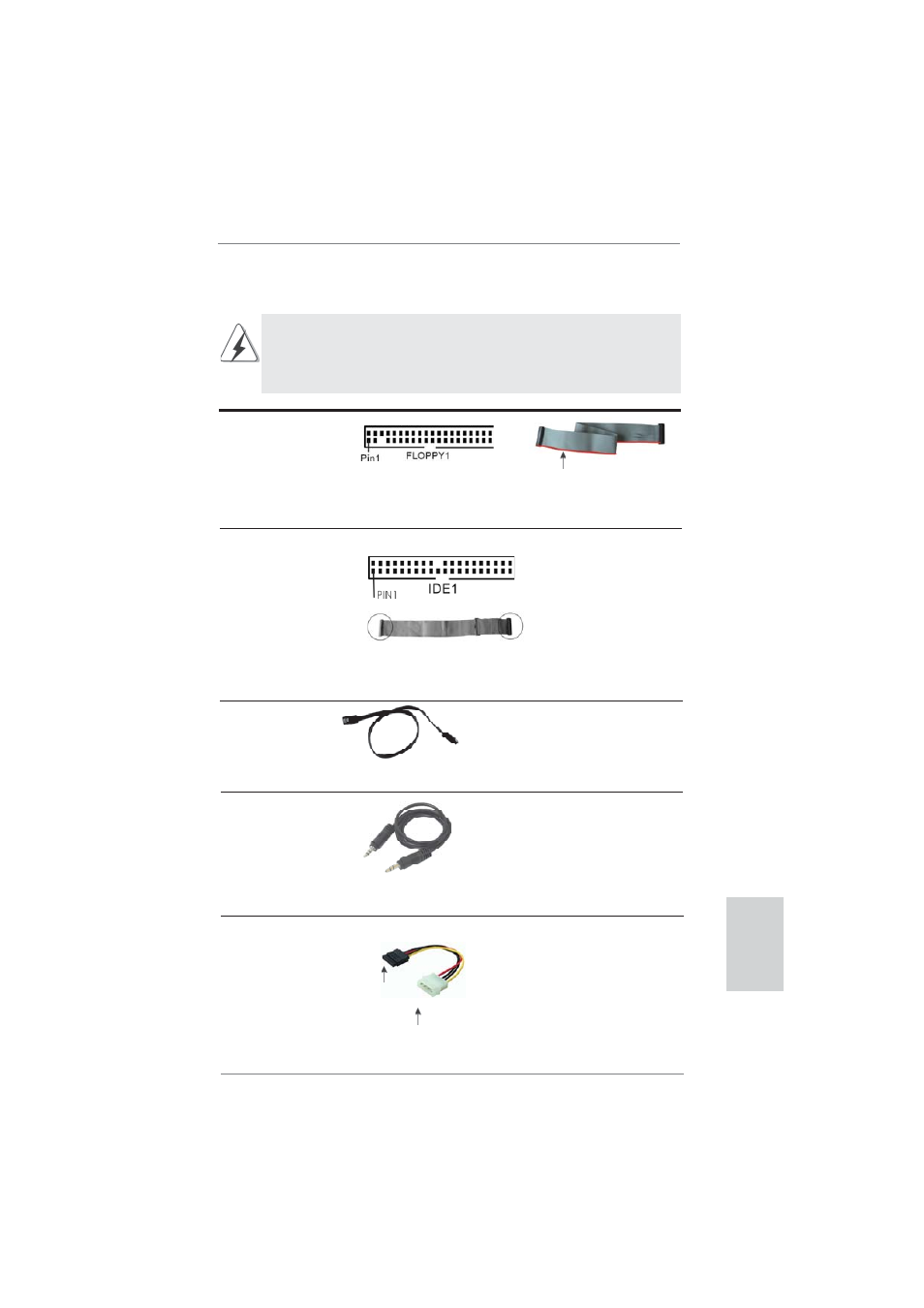

2.8 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı) anakarttaki SATA3 konektörüne
bağlanabilir.
3,5mm Ses Kablosu 3,5 mm ses kablosunun her iki
(İsteğe bağlı) ucuda MP3 çalar ve cep
telefonu gibi taşınabilir ses
aygıtlarına veya bilgisayarın
Line-in (Hat Giriş) yuvasına
bağlanabilir.
Türkçe
Disket Konektörü
(33-pinli DİSKET1)
(bkz. s.2 No. 30)
Not: Kablonun kırmızı çizgili tarafının konektörün Pin1 tarafına takıldığından
emin olun.
kırmızı çizgili taraf Pin1'e
Birincil IDE konektörü (Mavi)
(39-pinli IDE1, bkz. s.2 No. 18)
Not: Ayrıntılar için lütfen IDE cihazı satıcınızın talimatlarına bakın.
siyah ucu IDE cihazlarına bağlayın
80-iletkenli ATA 66/100/133 kablo
mavi ucu anakarta bağlayın
SATA HDD güç konektörüne
bağlama
güç kaynağına bağlama
Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun
(İsteğe bağlı) siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
kablosunun beyaz ucunu güç
kaynağının güç konektörüne
bağlayın.
