ASRock 990FX Extreme4 Motherboard

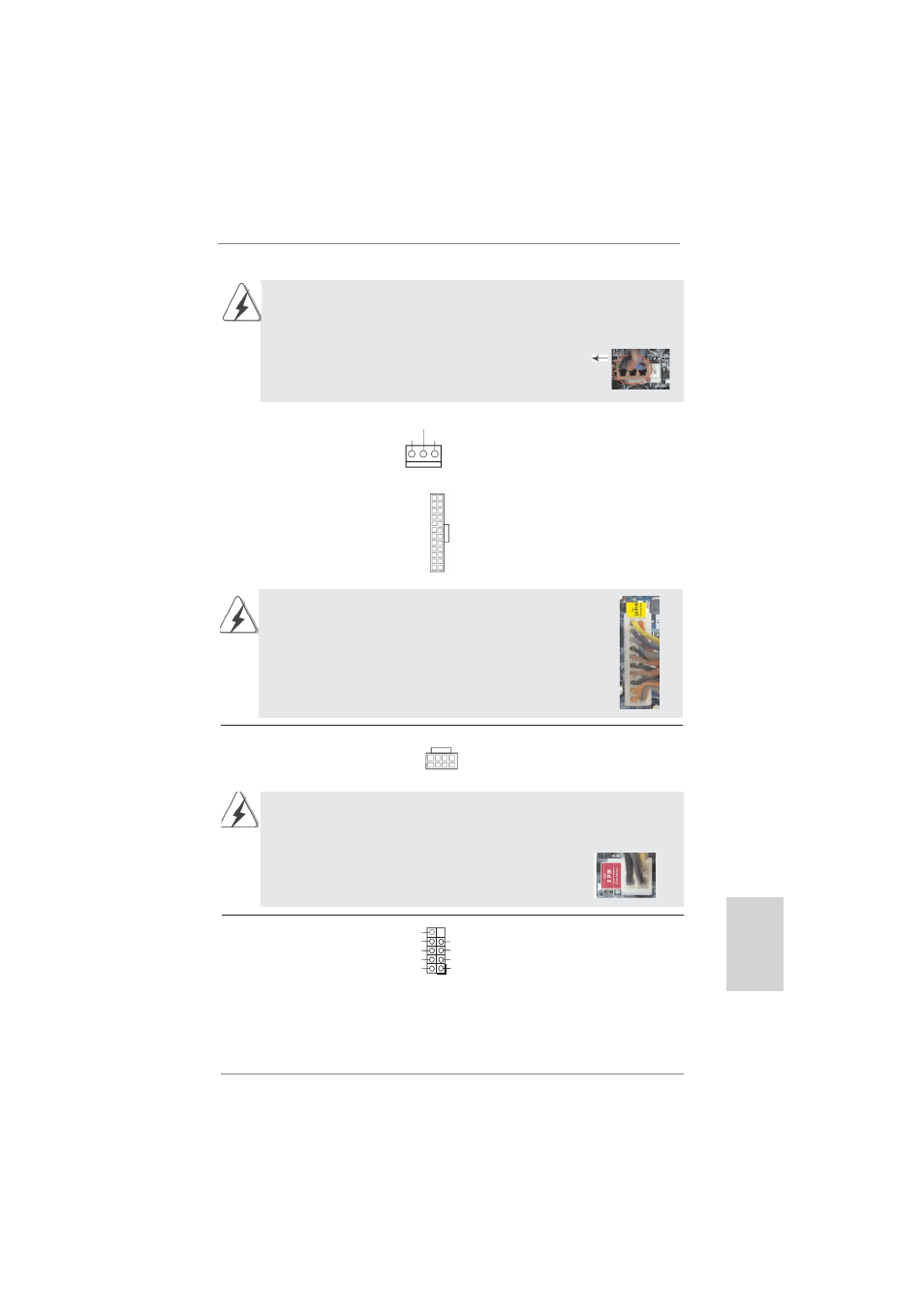

3-Pinli Fanı Takma
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
(3-pinli CPU_FAN2)
(bkz. s.2 No. 7)
GND
+12V
CPU_FAN_SPEED
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1) bu konektöre bağlayın.
(bkz. s.2 No. 12)
Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(8-pinli ATX12V1) kaynağını bu konektöre
(bkz. s.2 No. 5) bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
4-Pinli ATX 12V Güç Kaynağını Takma
12
1
24
13
12
1
24
13
8 5
4 1
8 5
4 1
IEEE 1394 Fişi Bu anakartta G/Ç panelindeki
(9-pinli FRONT_1394) bir varsayılan IEEE 1394 portu
(bkz. s.2 No. 15) nun yanı sıra, bir IEEE 1394 fi ş
(FRONT_1394) de bulunur. Bu
IEEE 1394 fi şi bir IEEE 1394
portunu destekler.
Türkçe
GND
RXTPBM_0
+12V
GND
RXTPAP_0 RXTPAM_0
RXTPBP_0
GND
+12V
1
