221
ASRock 990FX Extreme4 Motherboard

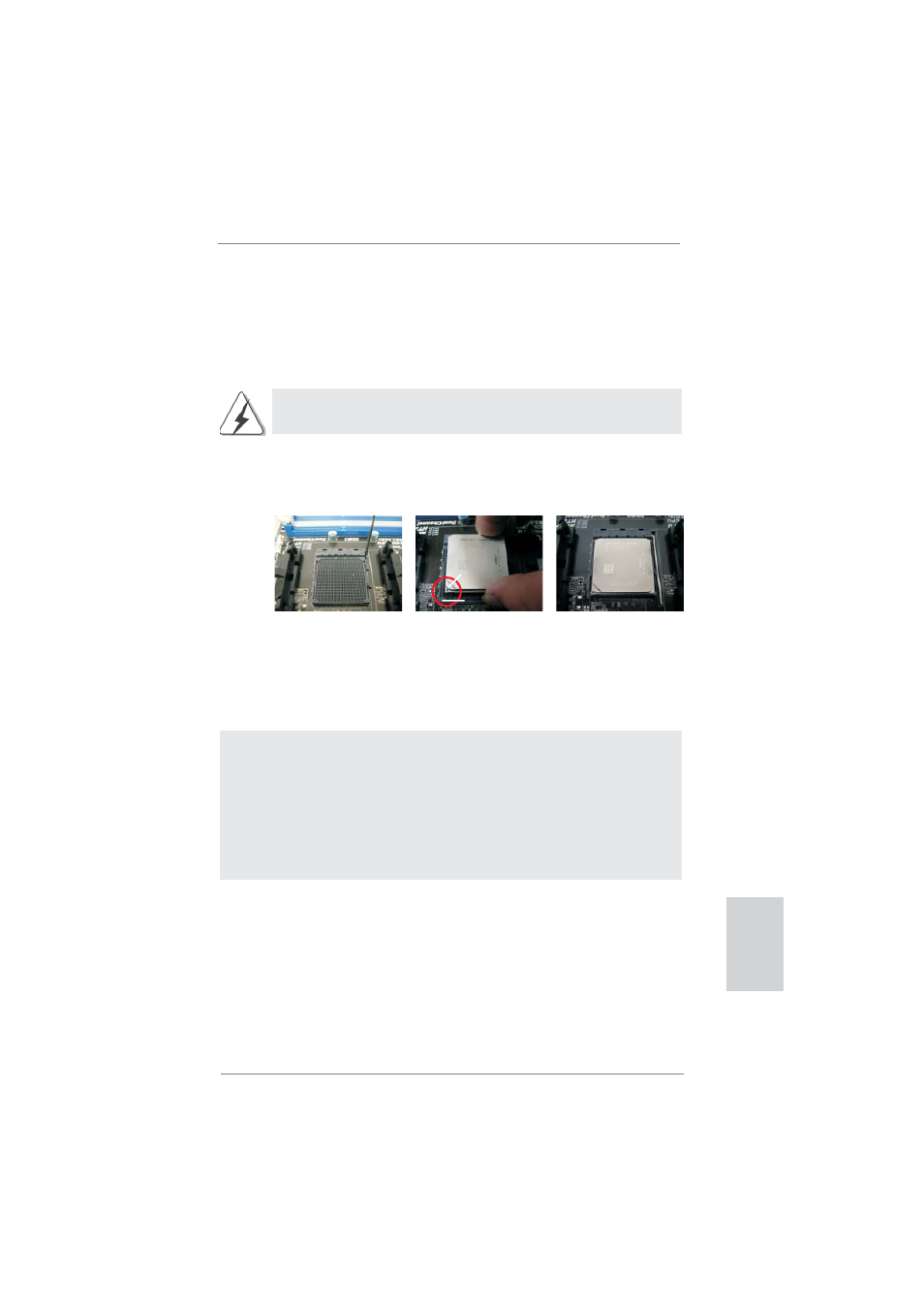

2.1 CPU インストレーション
ステップ 1. レバーを 90 度引き上げてソケットのロックを解除します。
ステップ 2.CPU を直接ソケット上に置くと CPU の金色の三角倦コーナーが小
さい三角倦付きのソケットコーナーにフィットします。
ステップ 3. 注意深く CPU をソケットの正しい場所に嵌るよう挿入します。
CPU は、ただ一つの正しい方向でしか嵌め込みできません。無理に CPU を
押し込んでピンを曲げないように注意してください。
ステップ 4.CPU を正しい位置に置いたら、CPU を保持する為にソケットレ
バーを下げながら CPU をしっかりと押します。レバーがロックさ
れるとサイドタブのレバーがカヱッと音を出します。
2.2 CPU ファンとヒートシンクのインストール
CPU をこのマザーボードにインストールした後、放熱効果を高めるために大きなヒートシン
クと冷却ファンを取り付ける必要があります。また、CPU とヒートシンクの間に熱グリースを
スプレーする必要もあります。CPU とヒートシンクがしっかりと固定され、互いに密着してい
ることを確認してください。CPU ファンを CPU ファンコネクタ (CPU_FAN1、2 ページの No.
6 を参照、CPU_FAN2、2 ページの No. 7 を参照 ) に接続します。正しいインストール方
法については、CPU ファンとヒートシンクの取扱説明書を参照してください。
ステップ 1
ソケットレバーを持ち上げ
ます ステップ 2/ ステップ 3
CPU の金色の三角倦をソケ
ット端の小さな三角倦に合
- わせます ステップ 4
ソケットレバーを押し下
げてロックします
ソケット端の小
さな三角倦
レバーを 90°上に
CPU の金色の三角倦
日本語
