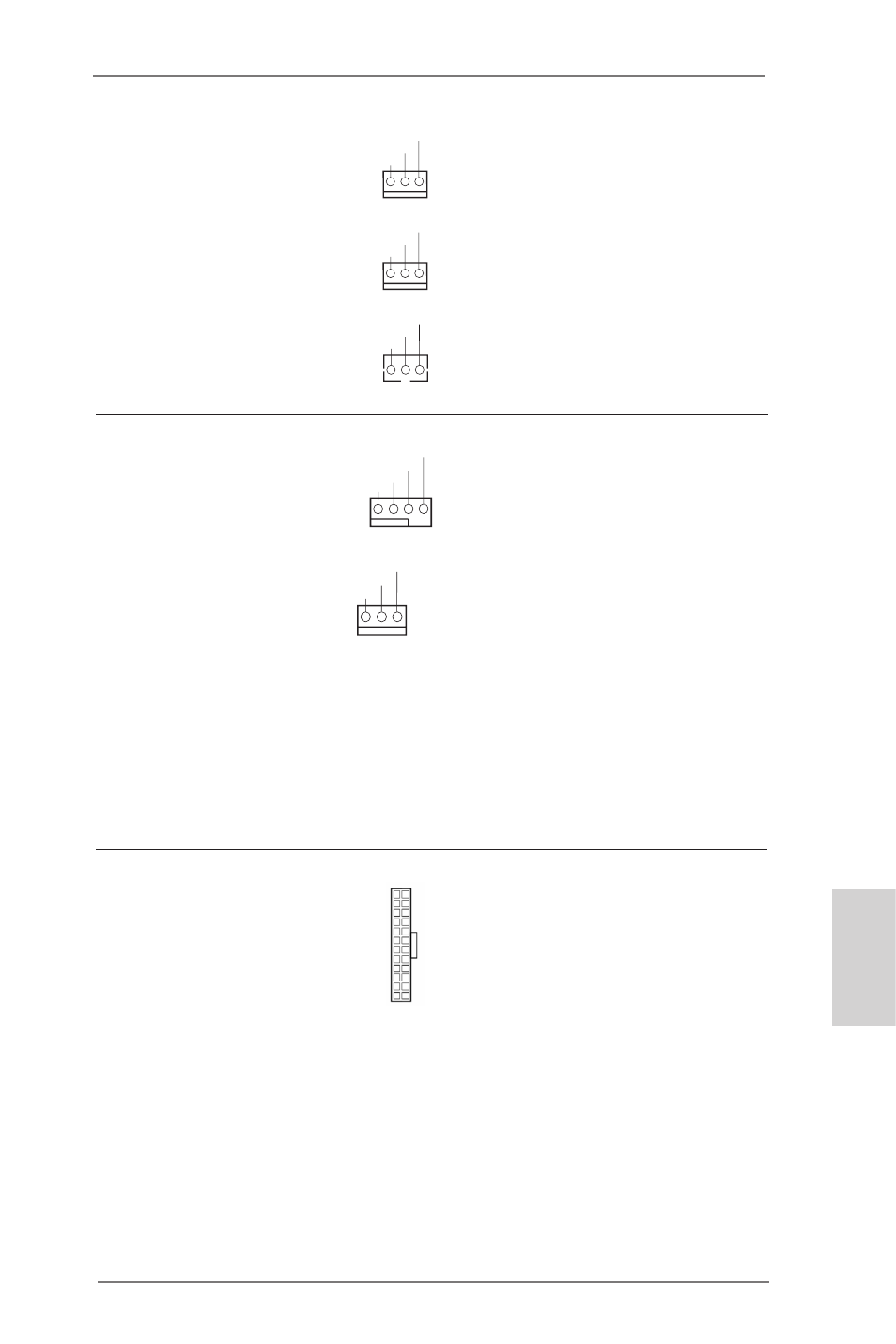

Connecteur du
ventilateur de l’UC
(CPU_FAN1 br. 4)
(voir p.2 No. 4)
(CPU_FAN2 br. 3)
(voir p.2 No. 3)
Bien que cette carte mère offre un support de (Ventilateur silencieux ven-
tilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien
fonctionner même sans la fonction de commande de vitesse du ventilateur.
Si vous souhaitez brancher un ventilateur d’unité centrale à 3 broches,
veuillez le connecter sur le connecteur 1-3.
En-tête d’alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 8)
Bien que cette carte mère fournisse un connecteur de courant ATX 24
broches, elle peut encore fonctionner si vous adopter une alimentation tra-
ditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches,
branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13.
12
1
24
13
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
(CHA_FAN3 br. 3)
(voir p.2 No. 49)
(PWR_FAN1 br. 3)
(voir p.2 No. 7)
(SB_FAN1 br. 3)
(voir p.2 No. 11)
GND
+12V
FAN_SPEED
FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
1 2 3 4
