114
ASRock Z77 Extreme11 Motherboard
Español

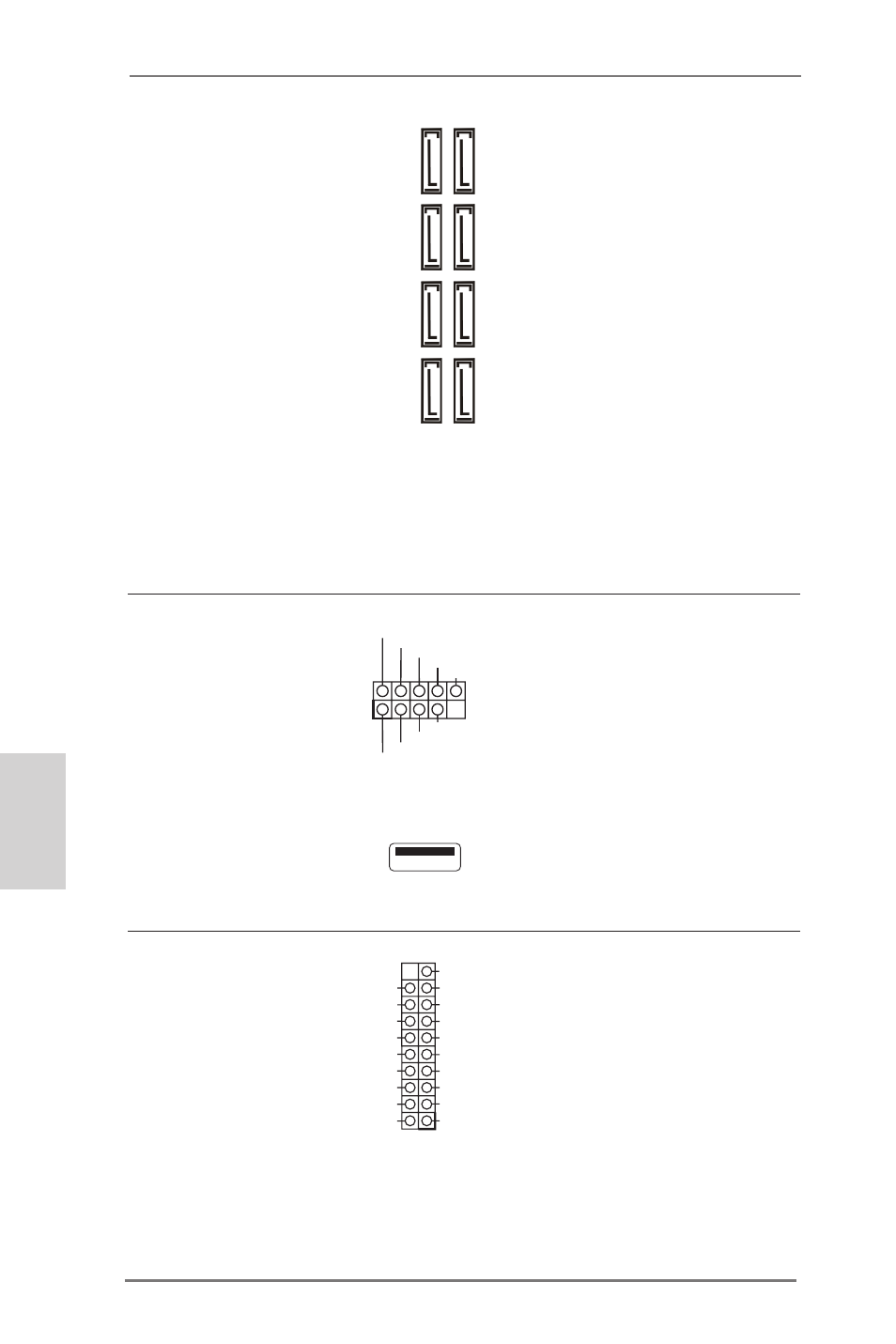

Cabezal USB 3.0
(19-pin USB3_11_12)
(vea p.2, N. 9)
(19-pin USB3_9_10)
(vea p.2, N. 10)
Cabezal USB 2.0
(9-pin USB2_3)
(vea p.2, N. 29)
(9-pin USB4_5)
(vea p.2, N. 30)
(9-pin USB6_7)
(vea p.2, N. 31)
(USB8)
(vea p.2, N. 28)
Conexiones de SAS2/
serie ATA3
(SAS_0_1: vea p.2, N. 16)
(SAS_0_1: vea p.2, N. 17)
(SAS_0_1: vea p.2, N. 18)
(SAS_0_1: vea p.2, N. 19)
SAS_1
SAS_5
SAS_3
SAS_7
SAS_0
SAS_4
SAS_2
SAS_6
Estas ocho conexiones de
SAS2/serie ATA3 (SATA3)
admiten cables SATA para
dispositivos de almace-
namiento internos. La
interfaz SAS2/SATA3 actual
permite una velocidad de
transferencia de 6.0 Gb/
s. Recomendamos utilizar
puertos Intel
® Z77 SATA2
en vez de puertos SAS para
sus Unidades de Disco Óp-
tico. Para HDDs SAS, con-
tacte con sus proveedores
de cables de datos SAS.
Además de dos puertos
USB 2.0 predeterminados
en el panel de E/S, existen
tres bases de conexiones
USB 2.0 y un puerto USB
en esta placa base. Cada
una de estas bases de con-
exiones admite dos puertos
USB 2.0.
Además de ocho puertos 3.0
predeterminados situados
en el panel E/S, encontrará
dos cabecera USB 3.0
en esta placa base. Esta
cabecera USB 3.0 admiten
dos puertos USB 3.0.
DUMMY
GND
GND
+B
-B
USB_PWR
+A
-A
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
