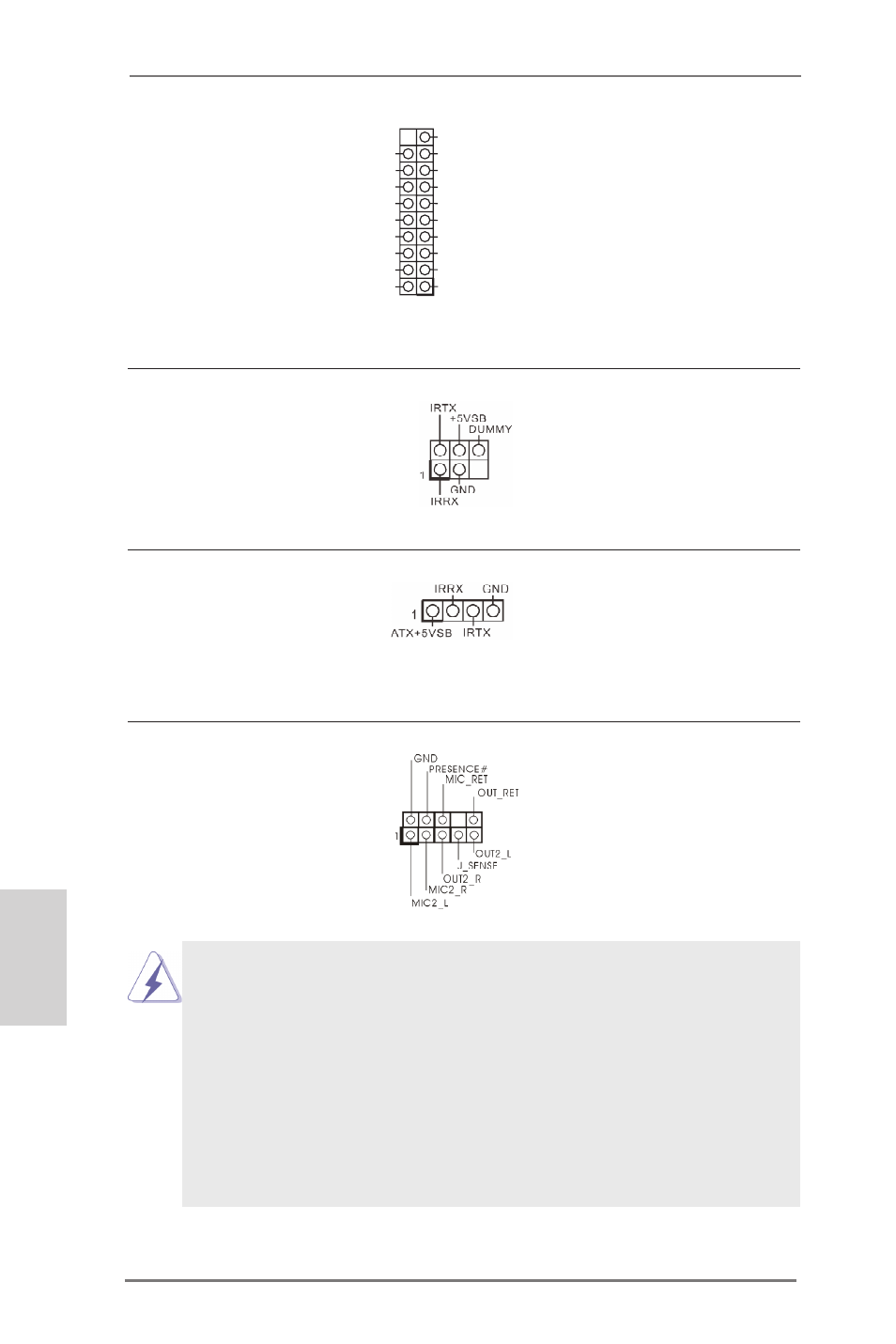

Connecteur audio panneau
(HD_AUDIO1 br. 9)
(voir p.2 No. 38)
En-tête USB 3.0
(USB3_11_12 br. 19)
(voir p.2 No. 9)
(USB3_9_10 br. 19)
(voir p.2 No. 10)
En-tête du module infrarouge
(IR1 br. 5)
(voir p.2 No. 37)
Barrette pour module à
infrarouges grand public
(CIR1 br. 4)
(voir p.2 No. 32)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Vbus Vbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
En plus des huit ports USB
3.0 par défaut sur le pan-
neau E/S, il y a deux bar-
rette USB 3.0 sur la carte
mère. Cette barrette USB
3.0 peut prendre en charge
deux ports USB 3.0.
Cet en-tête supporte un
module infrarouge optionnel
de transfert et de réception
sans fil.
Cette barrette peut être
utilisée pour connecter des
récepteur.
C’est une interface pour un
câble avant audio en façade
qui permet le branchement
et le contrôle commodes de
périphériques audio.
1. L’audio à haute définition (HDA) prend en charge la détection
de fiche, mais le fil de panneau sur le châssis doit prendre en
charge le HDA pour fonctionner correctement. Veuillez suivre
les instructions dans notre manuel et le manuel de châssis afin
installer votre système.
2. Si vous utilisez le panneau audio AC’97, installez-le sur
l’adaptateur audio du panneau avant conformément à la
procédure ci-dessous:
A. Connectez Mic_IN (MIC) à MIC2_L.
