68
ASRock Z77 Extreme11 Motherboard
Deutsch

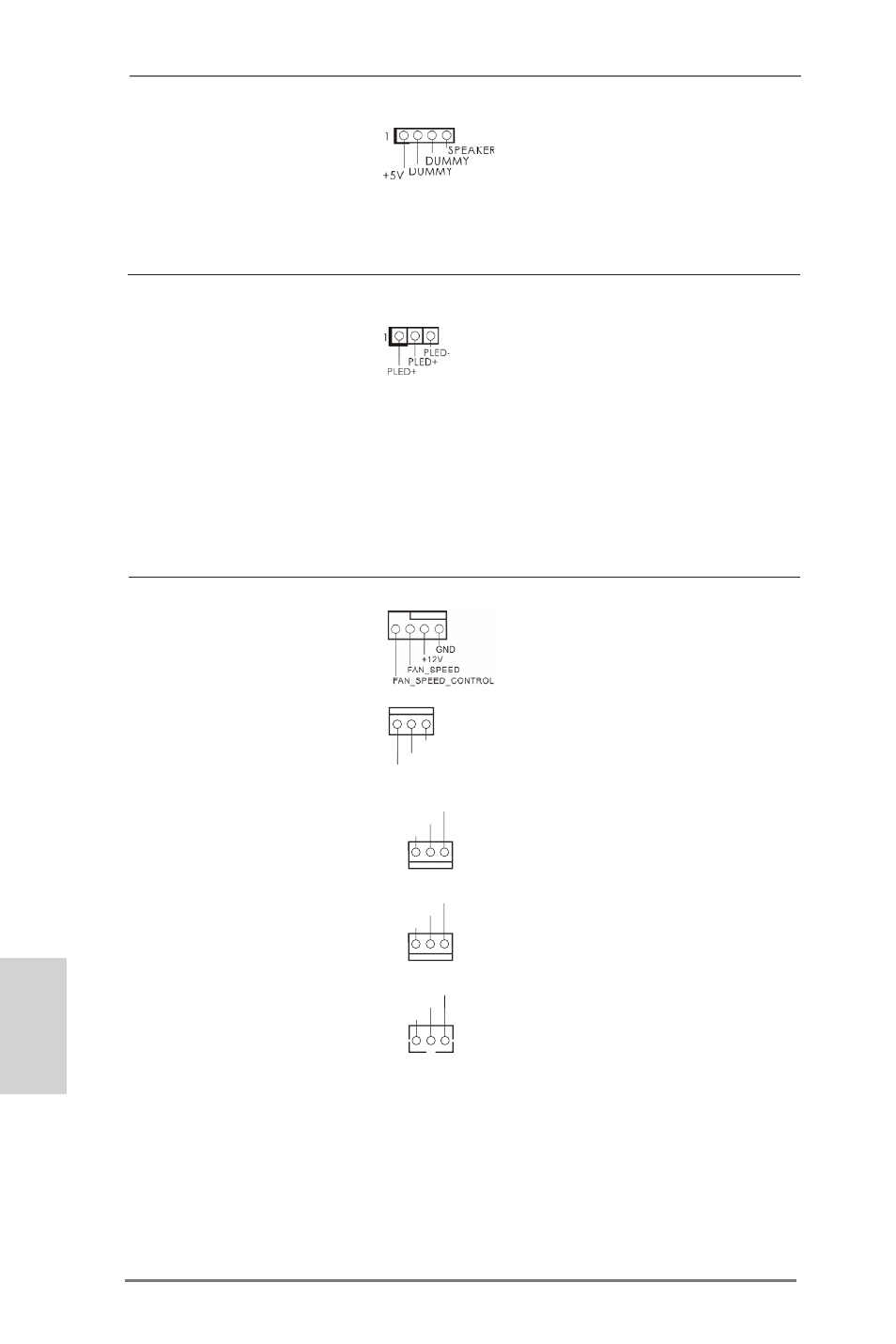

Gehäuse, Strom und SB
lüfteranschlüsse
(4-pol CHA_FAN1)
(siehe S.2, No. 34)
(3-pol CHA_FAN2)
(siehe S.2 - No. 33)
(3-pol CHA_FAN3)
(siehe S.2 - No. 49)
(3-pol PWR_FAN1)
(siehe S.2 - No. 7)
(3-pol SB_FAN1)
(siehe S.2 - No. 11)
Gehäuselautsprecher-
Header
(4-pol SPEAKER1)
(siehe S.2 - No. 23)
Betriebs-LED-Header
(3-pol PLED1)
(siehe S.2 - No. 22)
Bitte schließen Sie die Betriebs-LED des Gehäuses zur Anzeige des
Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das
System in Betrieb ist. Die LED blinkt im S1/S3-Zustand. Im S4- oder S5-
Zustand (ausgeschaltet) leuchtet die LED nicht.
Schließen Sie den Gehäu-
selautsprecher an diesen
Header an.
Verbinden Sie die Lüfterka-
bel mit den Lüfteranschlüs-
sen, wobei der schwarze
Draht an den Schutzleiter-
stift angeschlossenwird.
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
GND
+12V
FAN_SPEED
