84
ASRock H77 Pro4-M Motherboard

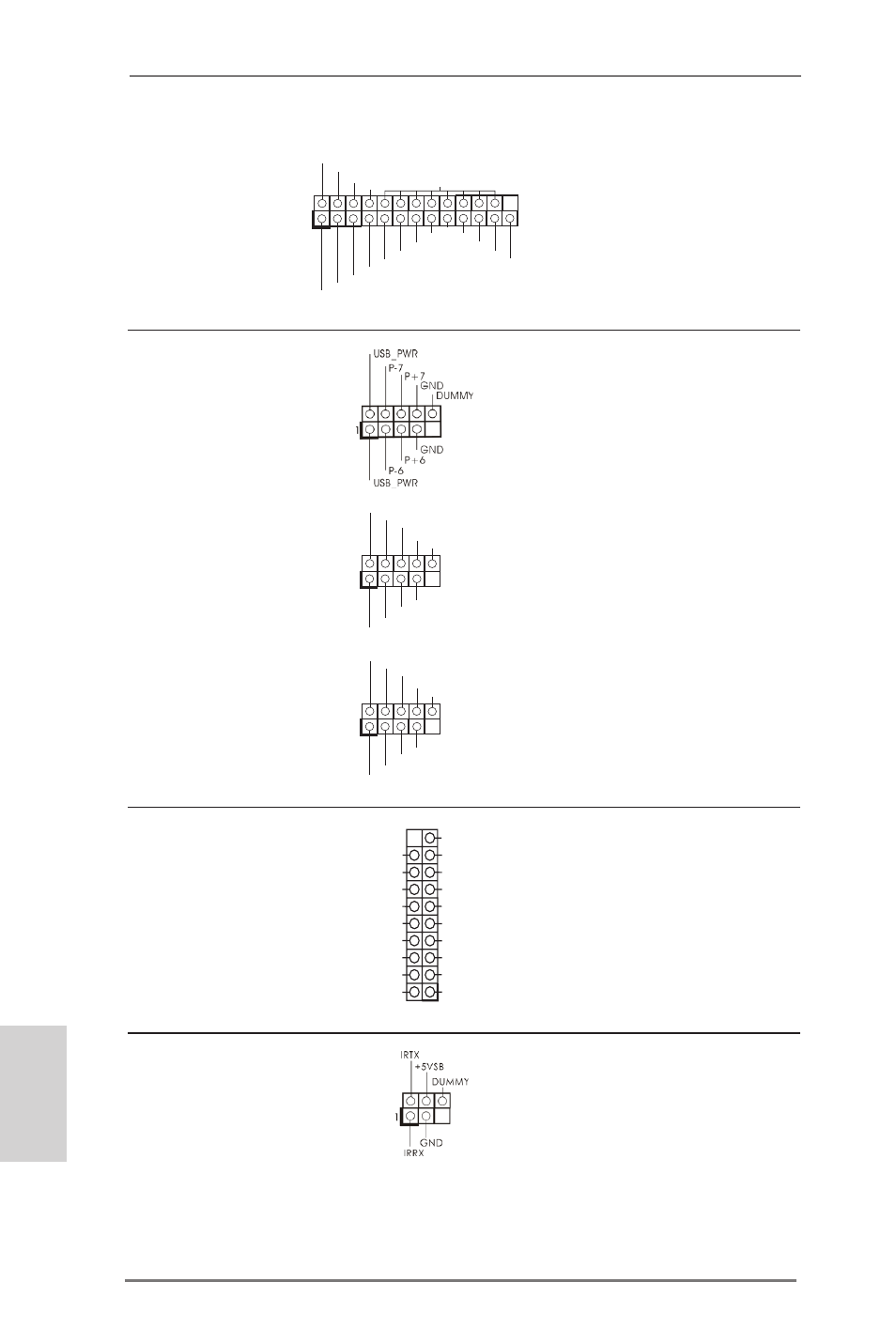

Collettore porta stampante Questa è un’interfaccia per il
(LPT1 25 pin) cavo porta stampante che
(vedi p.2 No. 28) consente di collegare, con
comodità, dispositivi di stampa.
Italiano
Collettore USB 2.0 Oltre alle quattro porte USB 2.0
(9-pin USB_6_7) predefinite nel pannello I/O, la
(vedi p.2 Nr. 25) scheda madre dispone di tre
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
(9-pin USB_8_9)
(vedi p.2 Nr. 24)
(9-pin USB_10_11)
(vedi p.2 Nr. 23)
Collettore USB 3.0 Oltre alle due porte USB 3.0
(19-pin USB3_0_1) standard del pannello I/O,
(vedi p.2 Nr. 9) questa scheda madre è dotata
di un header USB 3.0 che
supporta due porte USB 3.0.
Collettore modulo infrarossi Questo collettore supporta
(5-pin IR1) moduli ad infrarossi optional per
(vedi p.2 Nr. 19) la trasmissione e la ricezione
senza fili.
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
IntA_P13_D
DUMMY
IntA_P13_D
GND
IntA_P13_SSTX
GND
IntA_P13_SSTX
IntA_P13_SSRX
IntA_P13_SSRX
Vbus Vbus
Vbus
IntA_P12_SSRX
IntA_P12_SSRX
GND
IntA_P12_SSTX
IntA_P12_SSTX
GND
IntA_P12_D
IntA_P12_D
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
